SAP EWM RF 表示デバイス

RFプレゼンテーションデバイスは、特定のSAP EWM倉庫内で1つのRF端末（スキャナ、車載端末、またはワークステーション）を表すマスタデータレコードです。各デバイスの論理IDを保存し、それをRF環境にバインドします。RF環境は、デバイスが表示できる画面サイズ、表示レイアウト、および利用可能なトランザクションを決定します。プレゼンテーションデバイスレコードがないと、物理端末はRFフレームワークにログインして倉庫タスクの割り当てを受けることができません。この記事では、RFフレームワークにおける当該オブジェクトの役割、そのデバイスカテゴリ、組織範囲、関連するRFマスタデータとの統合、およびEWMコンサルタントがセットアップ時に所有する主要な設定フィールドについて説明します。

第1部：RF表示端末 — 中核概念（全モジュール共通）#

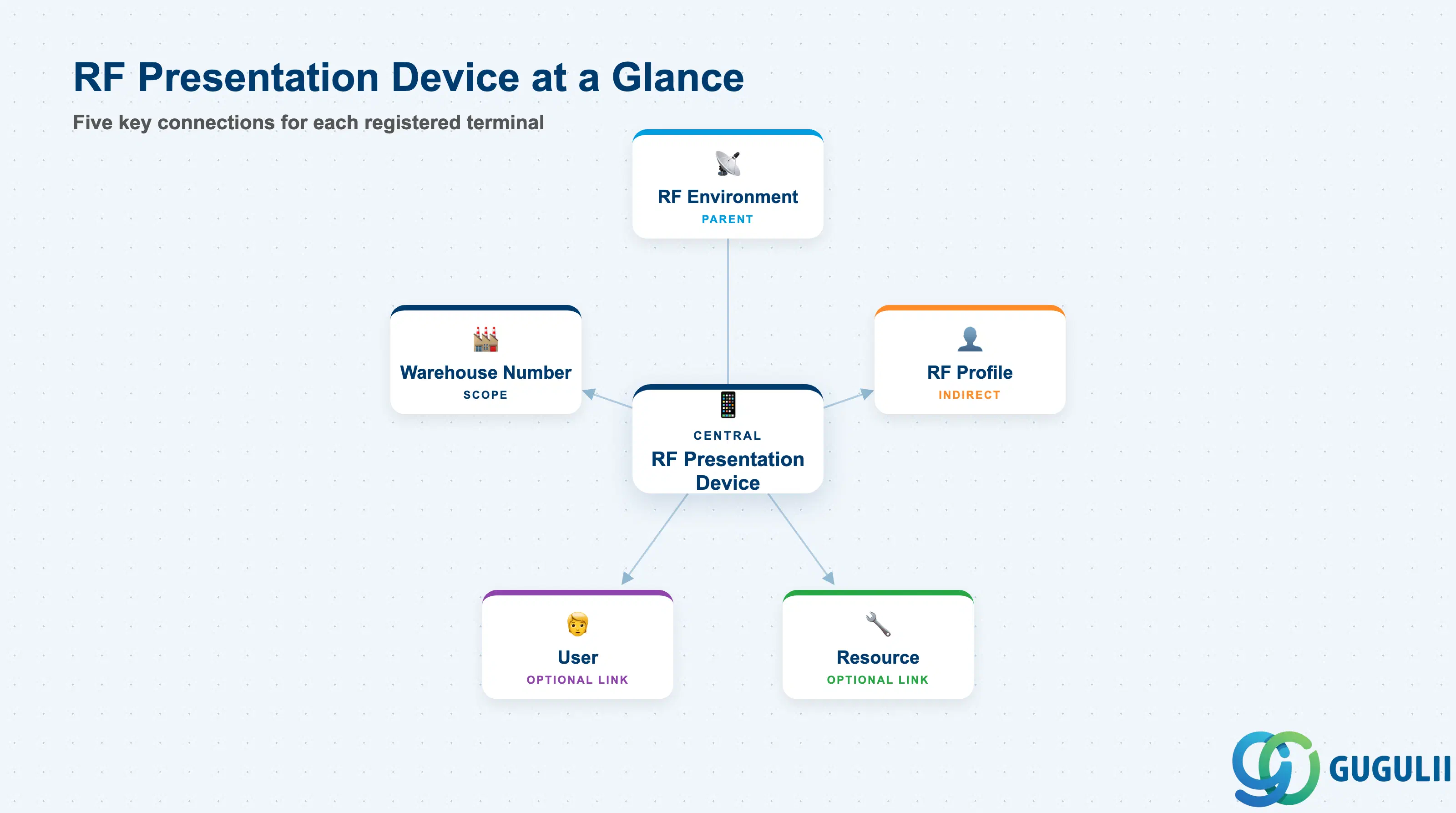

1.1 RFプレゼンテーションデバイスとは#

RFプレゼンテーションデバイスレコードは、倉庫オペレーターがRFフレームワークを介してタスクを実行するために使用する特定のハードウェア（または名前付き論理デバイス）をSAP EWMにソフトウェア上で表現するものです。各レコードは、倉庫内で一意の名前でデバイスを識別し、所属するRF環境（画面サイズと使用可能なファンクションキーを決定する）を指定し、オプションでユーザーまたはリソースにリンクします。倉庫作業員がスキャナを手に取りログインすると、EWMはセッションを対応するプレゼンテーションデバイスレコードに解決し、正しい表示プロファイルを適用します。

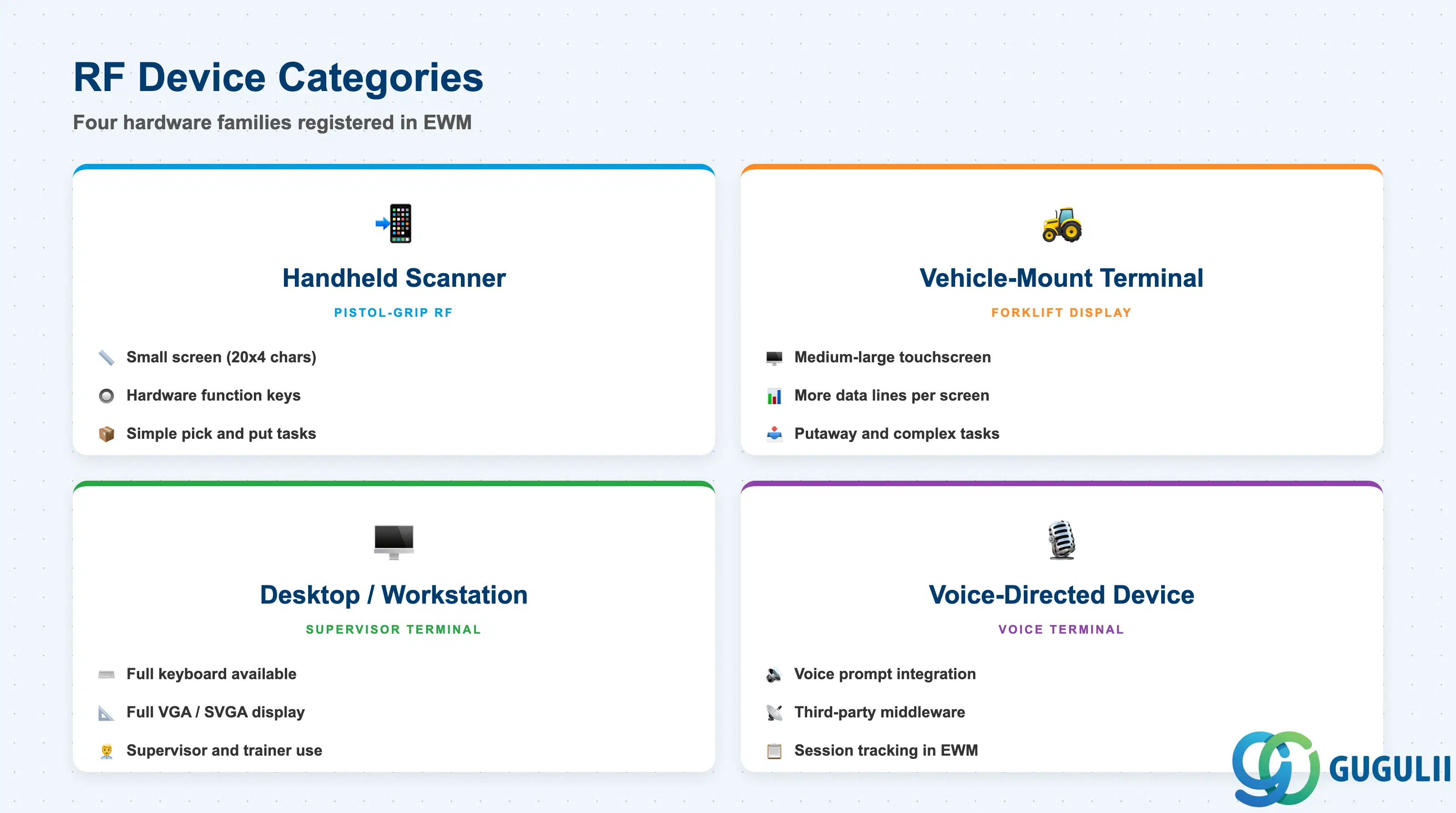

1.2 デバイスカテゴリとバリアント#

EWMはシステムレベルでデバイスハードウェアの厳格な分類を強制しません。プレゼンテーションデバイスレコードは、管理者が自由に名前を付け、分類する論理的な登録です。ただし、最も重要な設定の選択は、デバイスが属するRF環境です。RF環境は画面サイズとファンクションキーのレイアウトをエンコードするためです。小型画面のハンドヘルドを大型画面環境に（またはその逆に）誤って割り当てると、表示の切り捨てやスペースの無駄が発生し、オペレーターが実際に使用できなくなります。

設計原則: 倉庫で使用される画面サイズファミリごとに1つのRF環境を定義し、そのファミリのすべてのデバイスを対応する環境に登録します。1つの環境に異なるデバイスタイプを混在させると、本番稼働後に修正が困難な表示の不整合が発生します。

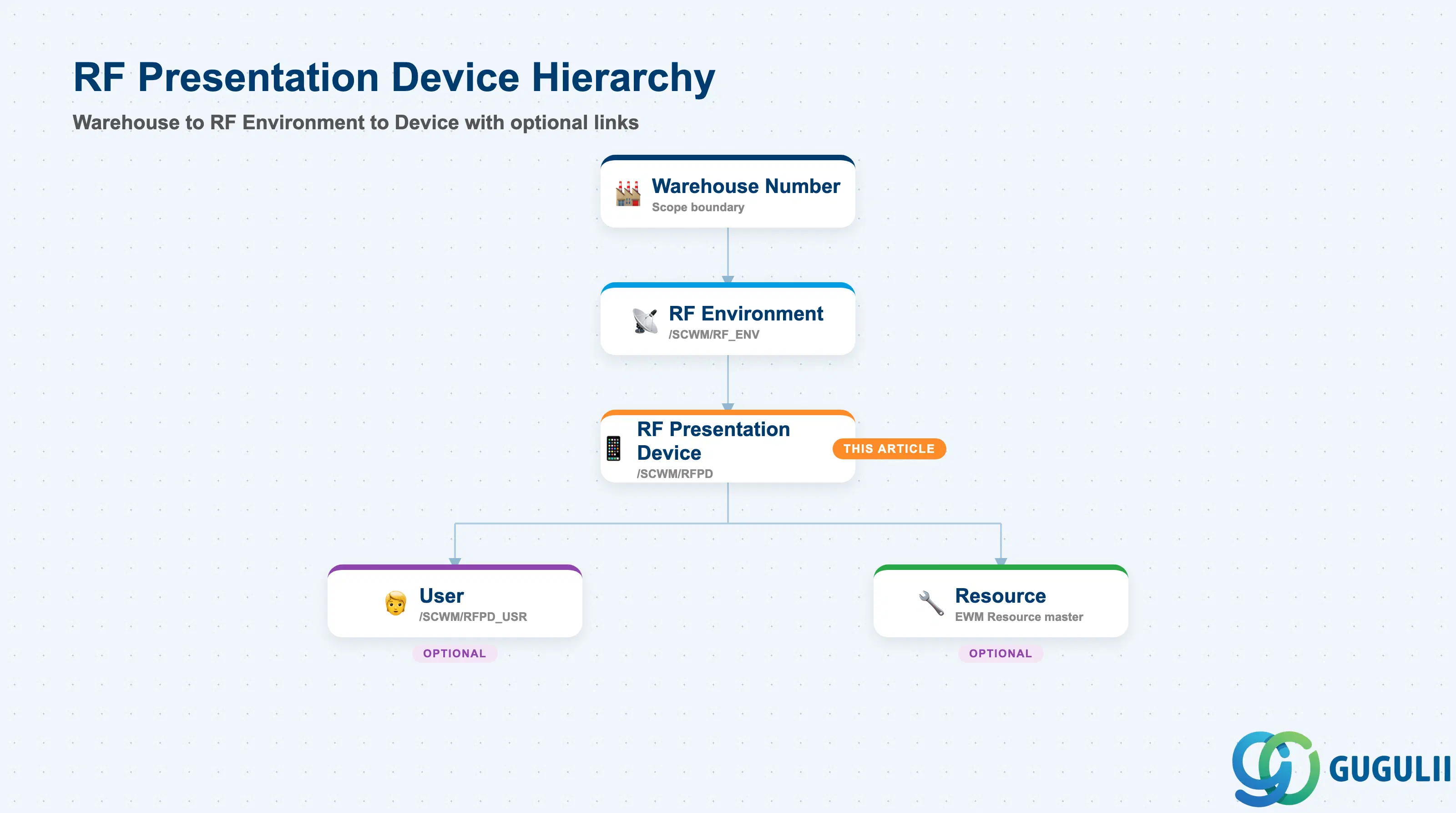

1.3 組織レベルとデータ階層#

RFプレゼンテーションデバイスは、RFフレームワークのマスタデータ階層の最下層に位置します。デバイスレコードを作成するには、そのすべての親オブジェクトが事前に存在している必要があります。デバイス自体は、参照するRF環境を介して単一の倉庫番号にスコープ設定されており、倉庫間でのデバイス共有はサポートされていません。

Warehouse Number (EWM)
   │
   └── RF Environment  (/SCWM/RF_ENV)
          │  (defines screen size, function key layout, active languages)
          │
          └── RF Presentation Device  (/SCWM/RFPD)
                 │  (registers one physical/logical terminal)
                 │
                 ├── [Optional] User assignment  (/SCWM/RFPD_USR)
                 │      (ties a specific SAP user to this device)
                 │
                 └── [Optional] Resource reference
                        (links to an EWM Resource for forklift / operator tracking)

主要な設計判断: プレゼンテーションデバイスの前にRF環境を作成します。RF環境で定義された画面サイズはデバイスレベルで上書きできません。同じ環境を共有するすべてのデバイスは、同一の表示ジオメトリを共有します。

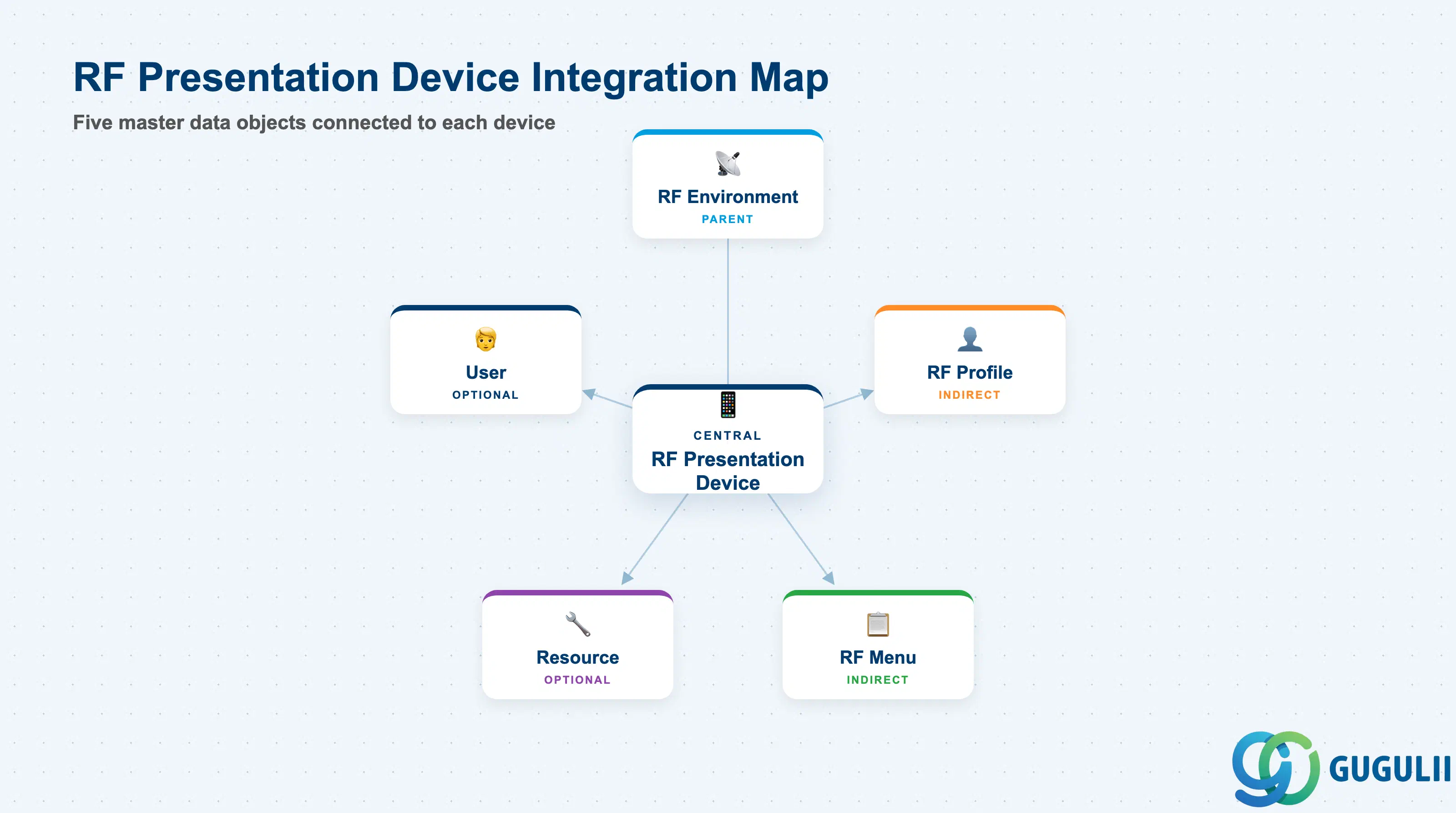

1.4 他のマスタデータオブジェクトとの統合#

RFプレゼンテーションデバイスは、RFフレームワークチェーンにおけるエンドポイントオブジェクトですが、実行時には複数の兄弟マスタデータオブジェクトと相互作用します。デバイスレコード自体は設定のみであり、実行時の動作は、デバイスにログインするユーザーまたはリソースに割り当てられたRFプロファイルによって制御されます。

パート 2: EWM固有のフィールド詳細#

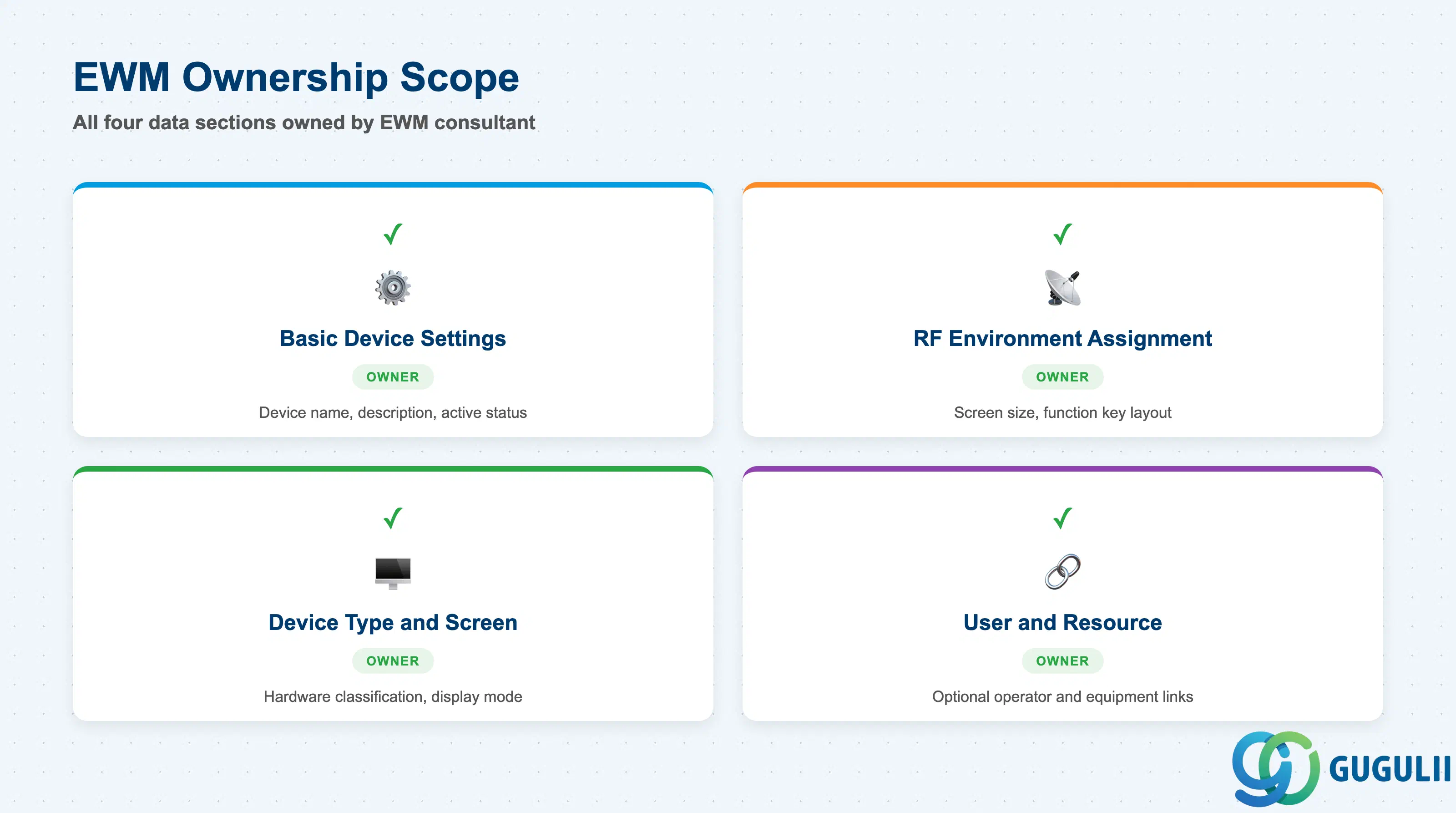

2.0 EWM オーナーシップの範囲#

凡例: ◎ = 所有者 / 重要

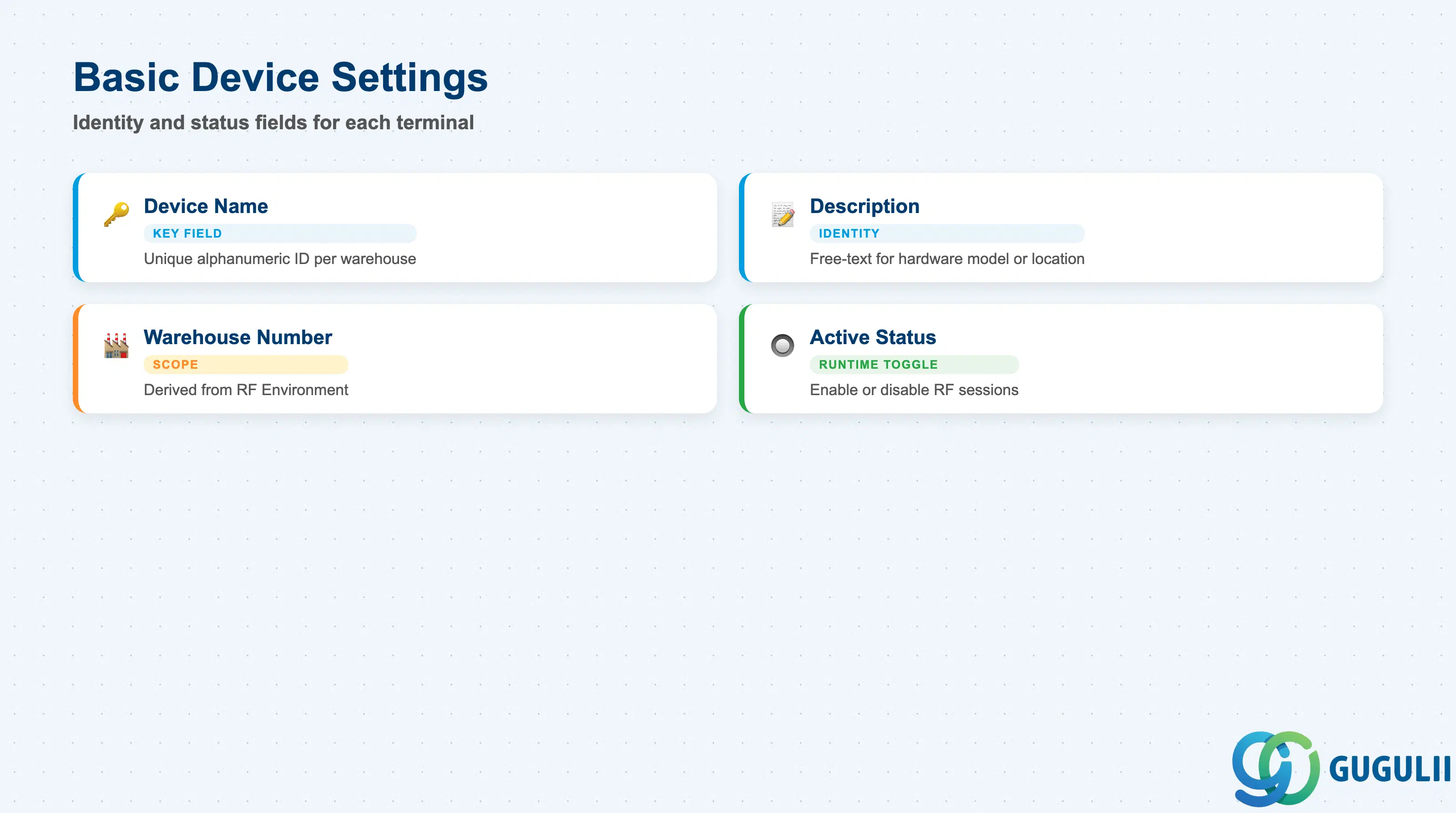

2.1 基本デバイス設定#

RFプレゼンテーションデバイスレコードの「基本デバイス設定」セクションでは、EWMシステム内における端末の識別情報とステータスを定義します。これらのフィールドは作成時に設定され、その後変更されることはほとんどありません。特にデバイス名は、資産追跡目的で物理ハードウェアにバーコードやラベルとして印字されることがよくあります。

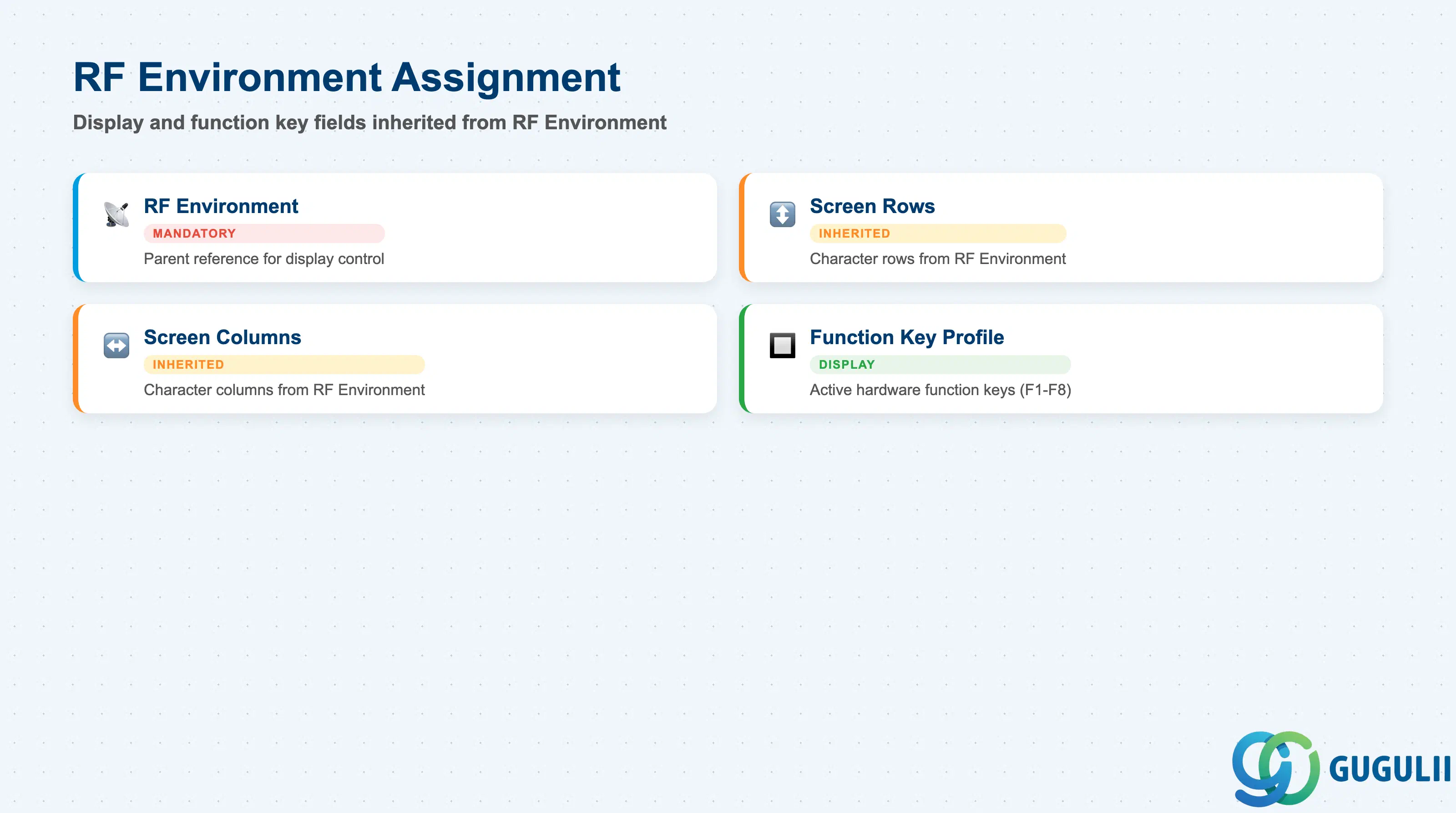

2.2 RF環境割当#

RF環境割当セクションは、プレゼンテーションデバイスレコードの中で最も重要な部分です。なぜなら、端末に表示される画面のあらゆる側面を決定するからです。RF環境自体は別のマスタレコード（/SCWM/RF_ENV）で管理され、画面の行数/列数およびファンクションキーのレイアウトを格納します。プレゼンテーションデバイスはそれを参照するだけです。

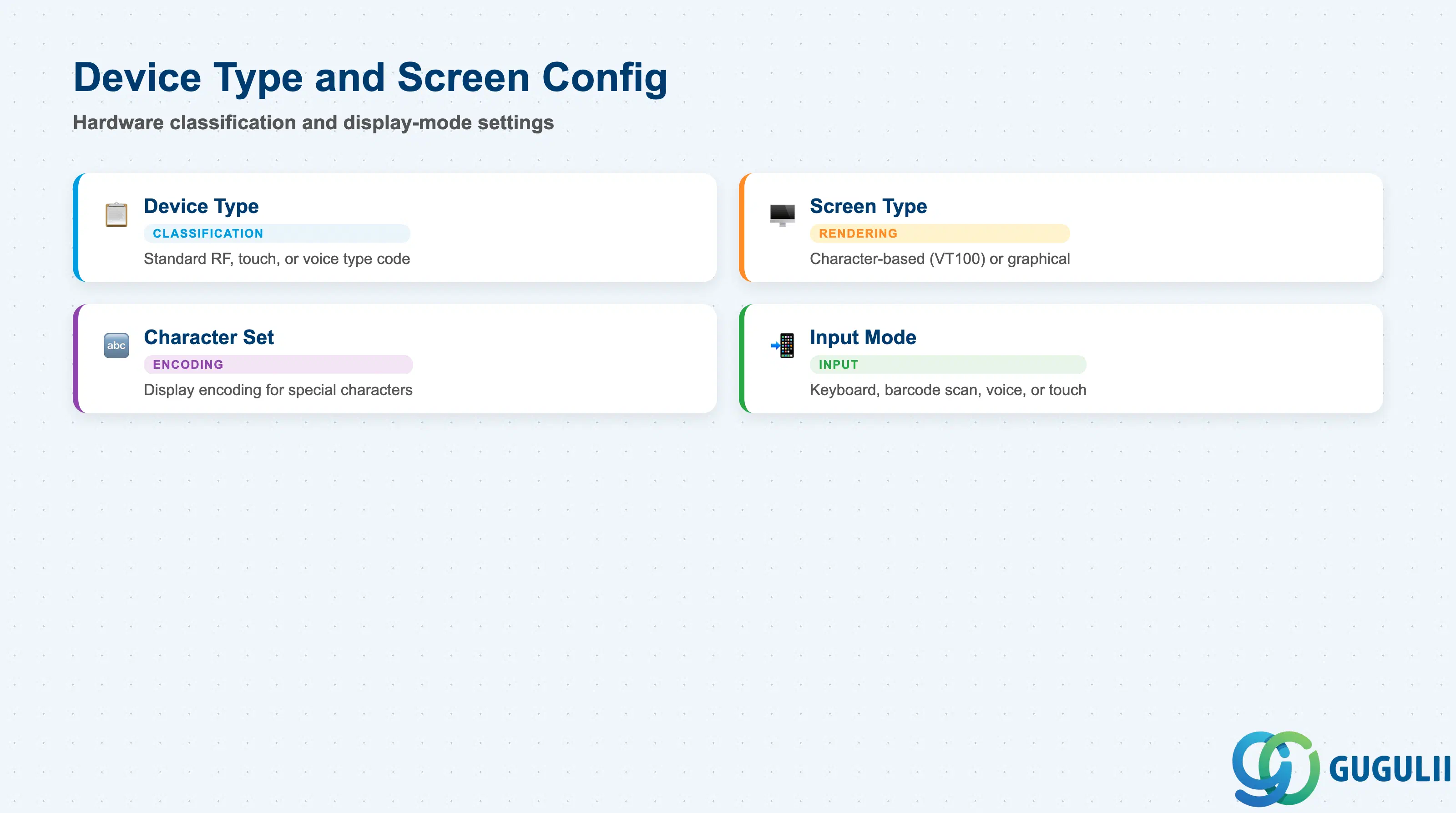

2.3 デバイスタイプと画面設定#

デバイスタイプと画面設定セクションでは、端末のハードウェア分類と、EWMがRF画面をレンダリングする方法に影響を与える表示モード設定を記録します。これらのフィールドにより、EWMはハードウェアの能力に合わせて出力フォーマットを適応させることができ、特にハンディスキャナと車載端末が混在する倉庫で有効です。

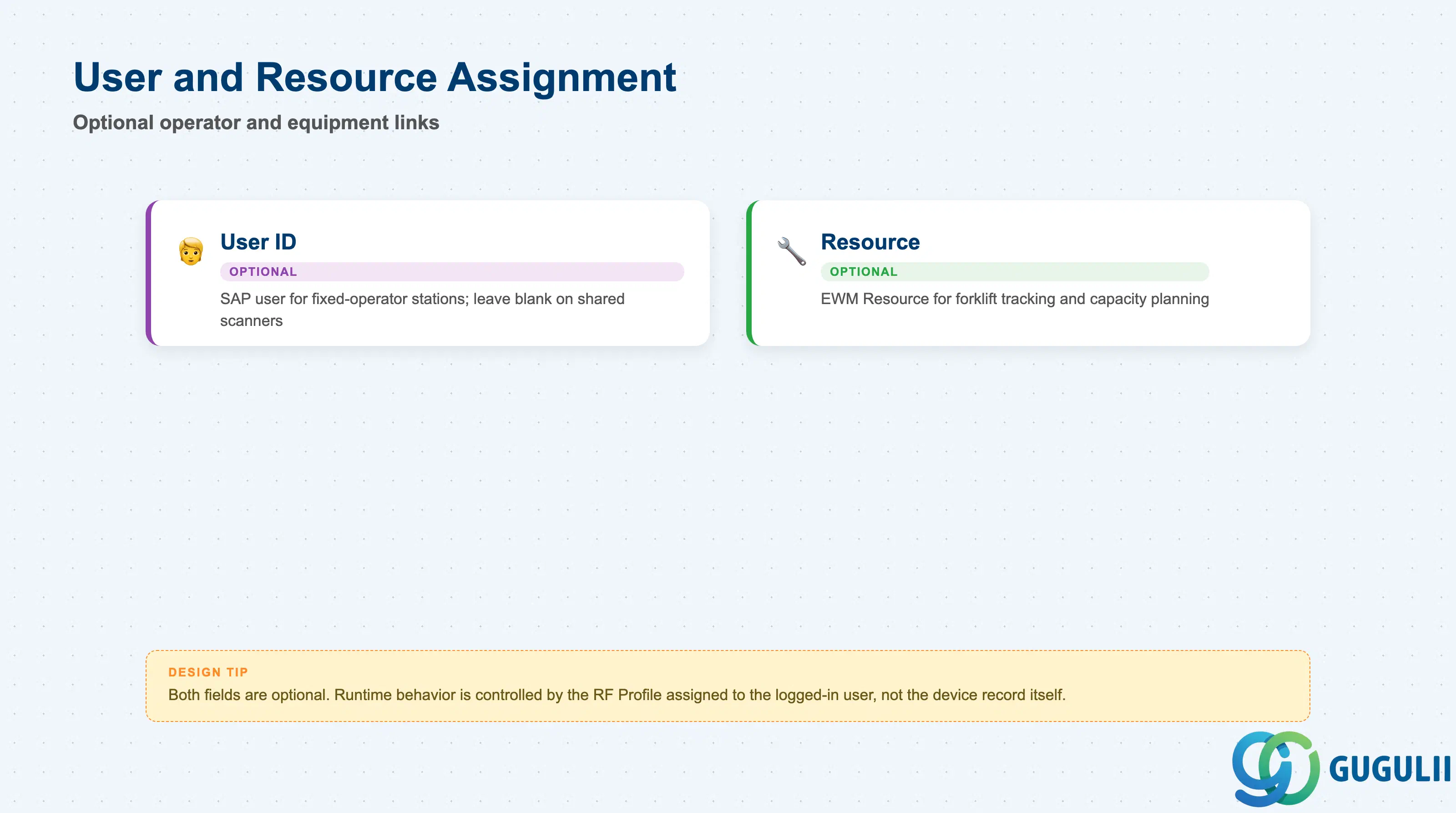

2.4 ユーザーとリソースの割当#

「ユーザーとリソース割当」セクションでは、プレゼンテーションデバイスを、それを習慣的に使用する特定のオペレーターまたは設備ユニットにリンクします。両方のフィールドはオプションであり、多くの倉庫ではこれらを空白のままにして、タスクルーティングを制御するために（ユーザーごとに割り当てられた）RFプロファイルに依存しています。ただし、デバイスにリソースを事前割り当てすることで、フォークリフト稼働率レポートやキャパシティベースのキュー・フィルタリングなど、リソースベースの追跡機能が有効になります。
