SAP EWM PLC

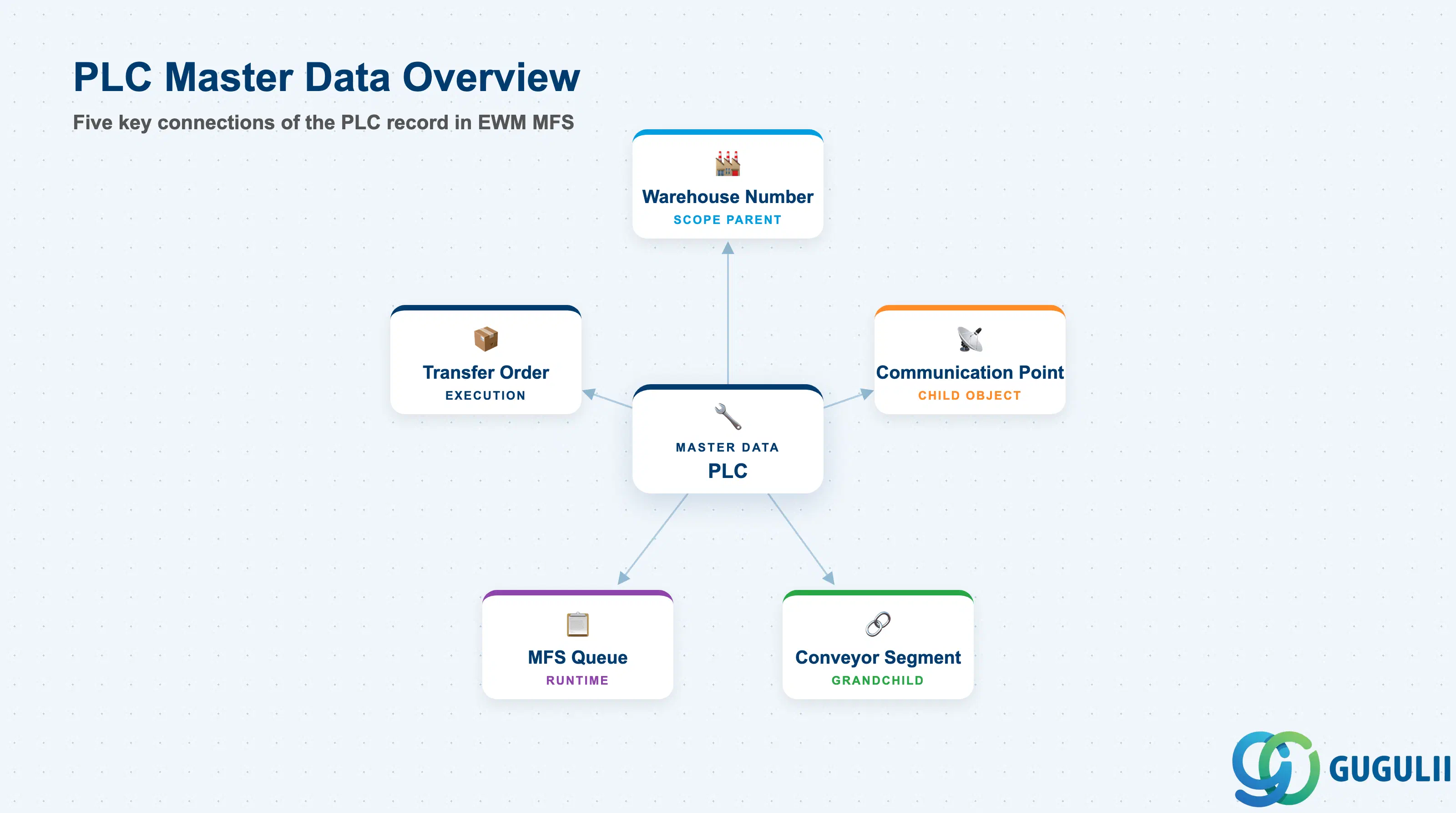

PLC（プログラマブルロジックコントローラ）マスタデータレコードは、SAP EWMのマテリアルフローシステム（MFS）階層における最上位オブジェクトです。これは、コンベヤ機器、ソーター、自動倉庫システムを制御する物理的なオートメーションコントローラ（ハードウェアデバイス）を表し、EWMがそのデバイスと通信するために必要なネットワークアドレス、プロトコル、割当設定を格納します。倉庫番号の下にPLCレコードを作成すると、オペレータは1つ以上のコミュニケーションポイントをそれにアタッチでき、コンベヤセグメントはこれらのコミュニケーションポイントにリンクされ、自動化されたマテリアルフロー制御を駆動する3層チェーンを形成します。

パート 1: PLC — 中核概念（全モジュール共通）#

1.1 PLCとは？#

プログラマブルロジックコントローラ（PLC）は、工場や倉庫の現場で機械を制御するために設計された堅牢な産業用コンピュータです。SAP EWMにおいて、PLCマスタデータレコードはコントローラ自体をプログラムするものではなく、倉庫業務中にコントローラとテレグラムベースのメッセージを交換するために必要なアドレス指定およびプロトコル情報をEWMに提供します。

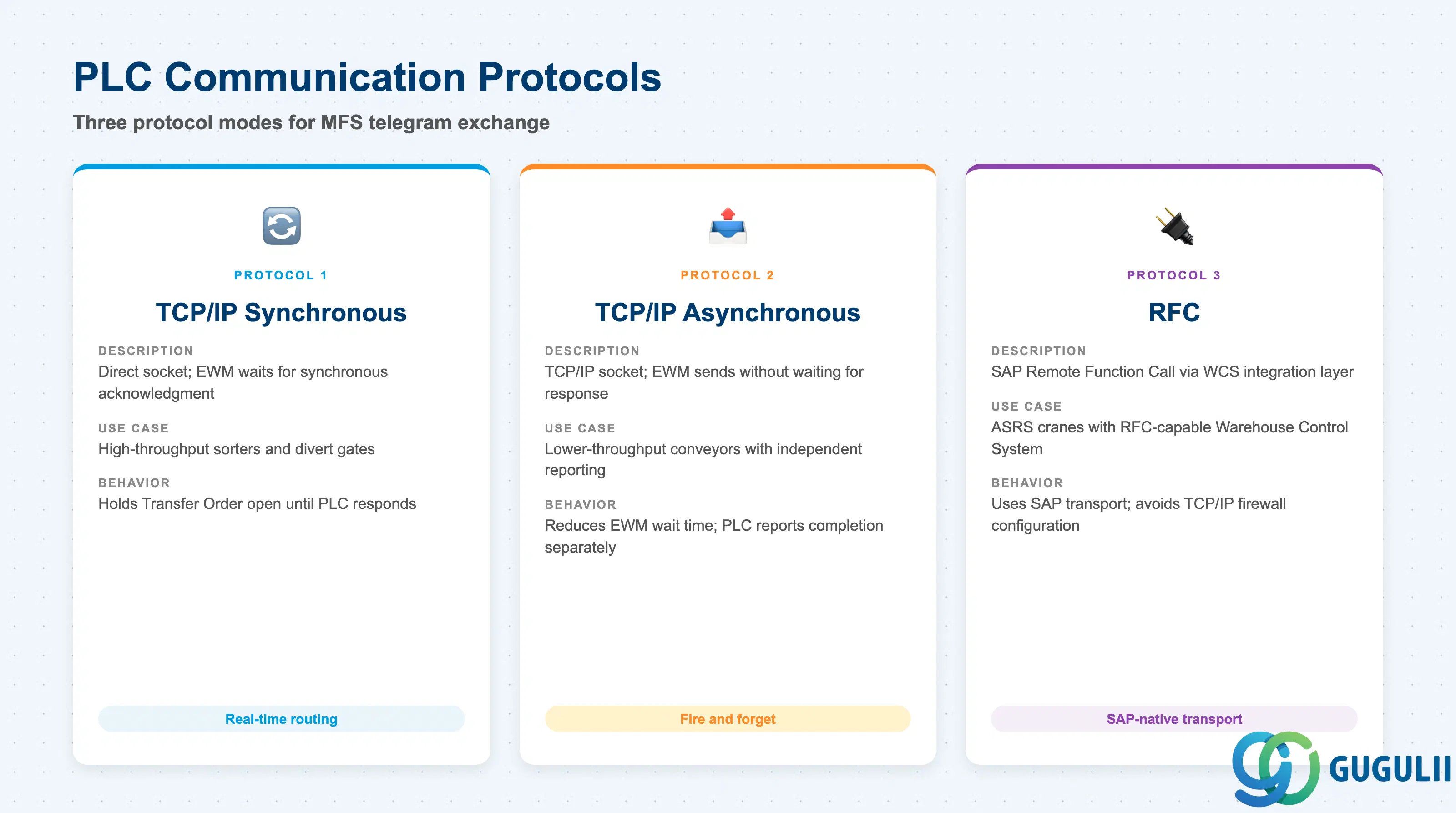

1.2 PLCの種類と通信プロトコル#

EWMは、保管タイプなどに対して行うような、名前付きビジネスタイプへのPLCの分類は行いません。代わりに、意味のある次元はPLCマスタレコードに設定された通信プロトコルです。これは、プロトコルによって、デバイスとのメッセージ交換時にEWMが使用するテレグラム形式が決まるためです。

設計原則: プロトコルの選択は、システム設定を開始する前に、PLCベンダーおよびMFS統合設計チームと確認する必要があります。テレグラムが設定された後にプロトコルを切り替えると、そのPLCのすべてのテレグラムテンプレートを再生成する必要があります。

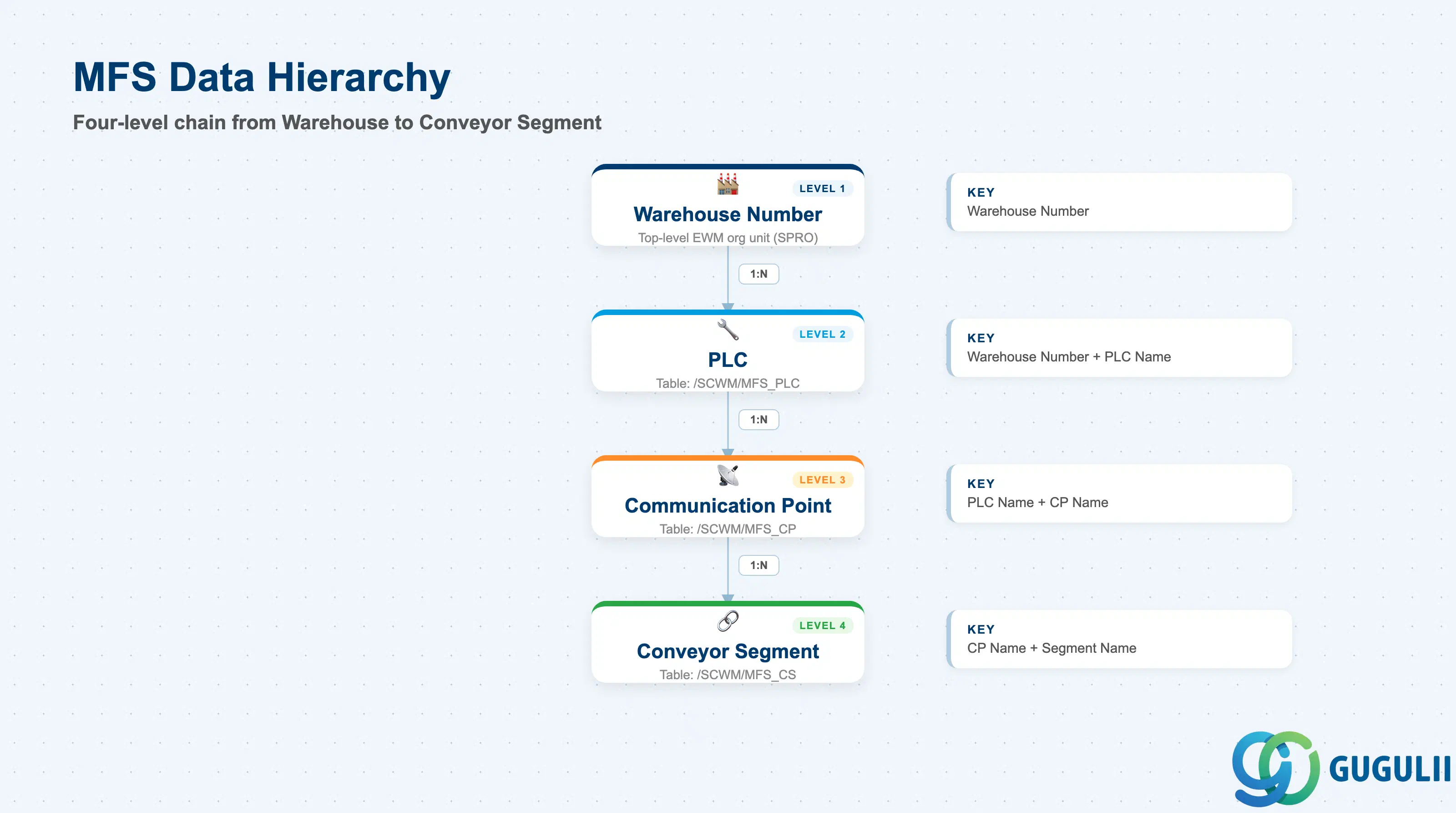

1.3 組織レベルとデータ階層#

PLCレコードは、EWMの最上位組織単位である倉庫番号に直接属します。PLCの下では、階層は常に同じ2層構造（コミュニケーションポイント → コンベヤセグメント）に従います。PLCレベルでは、プラントや保管タイプによるスコープ設定は適用されません。

Warehouse Number (e.g., WH01)
   │
   └── PLC  (/SCWM/MFS_PLC)
          │   Scope: Warehouse Number
          │   Key: Warehouse Number + PLC Name
          │
          └── Communication Point  (/SCWM/MFS_CP)
                 │   Scope: PLC
                 │   Key: PLC Name + CP Name
                 │
                 └── Conveyor Segment  (/SCWM/MFS_CS)
                        Scope: Communication Point
                        Key: CP Name + Segment Name

主要な設計判断: 物理コントローラごとに1つのPLCレコードが標準です。単一のコントローラが2つの論理的に独立したコンベヤゾーンを管理する場合、個別のPLCレコードではなく、個別のコミュニケーションポイントが正しいモデリング手法です。

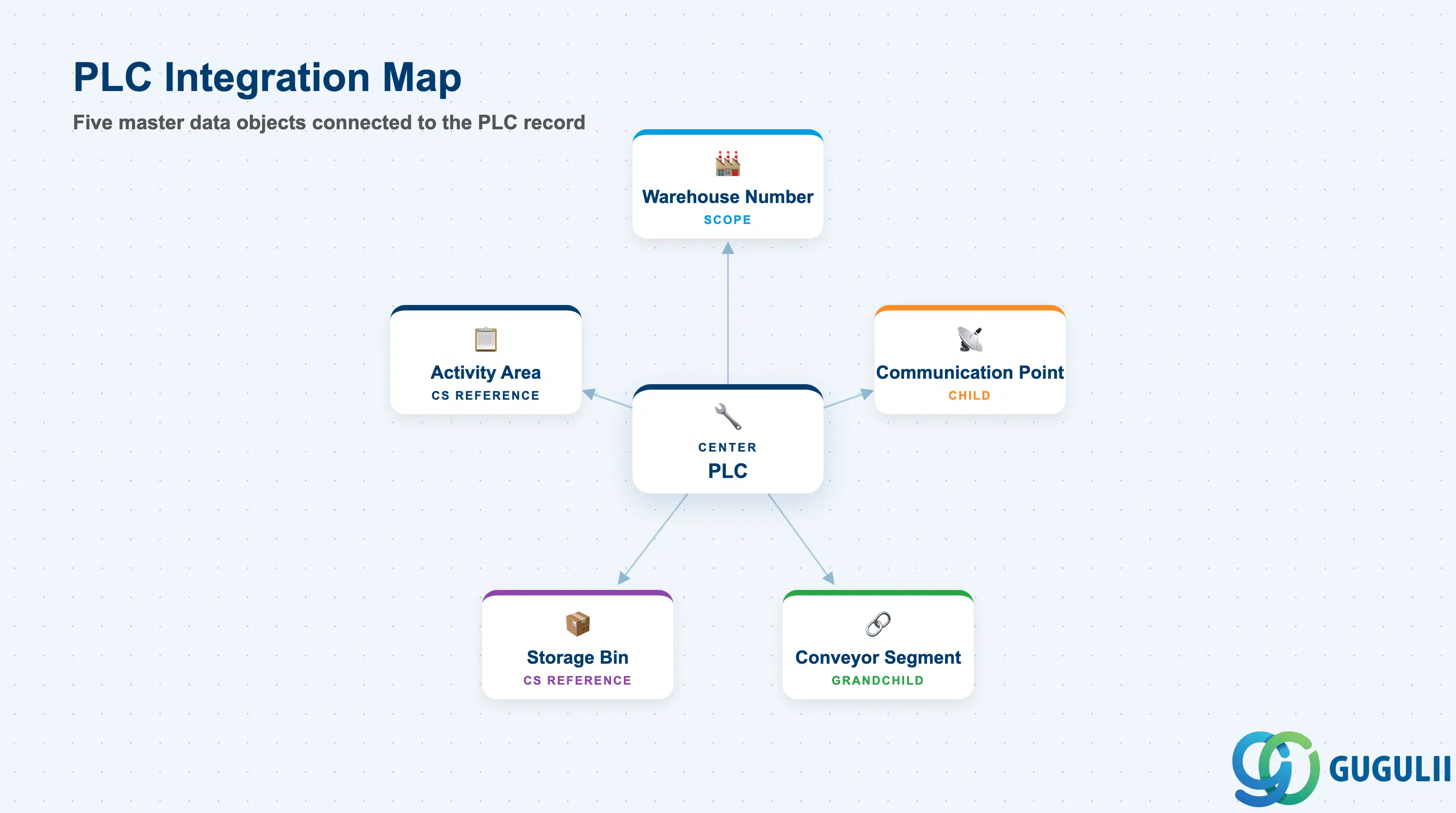

1.4 他のマスタデータオブジェクトとの統合#

PLCマスタレコードは単独で存在するものではありません。これは3層のMFSマスタデータチェーンの基盤であり、そのチェーンの最下層にあるコンベヤセグメントが、EWMの中核となる物流マスタデータに直接接続されます。

パート 2: EWM固有のフィールド詳細#

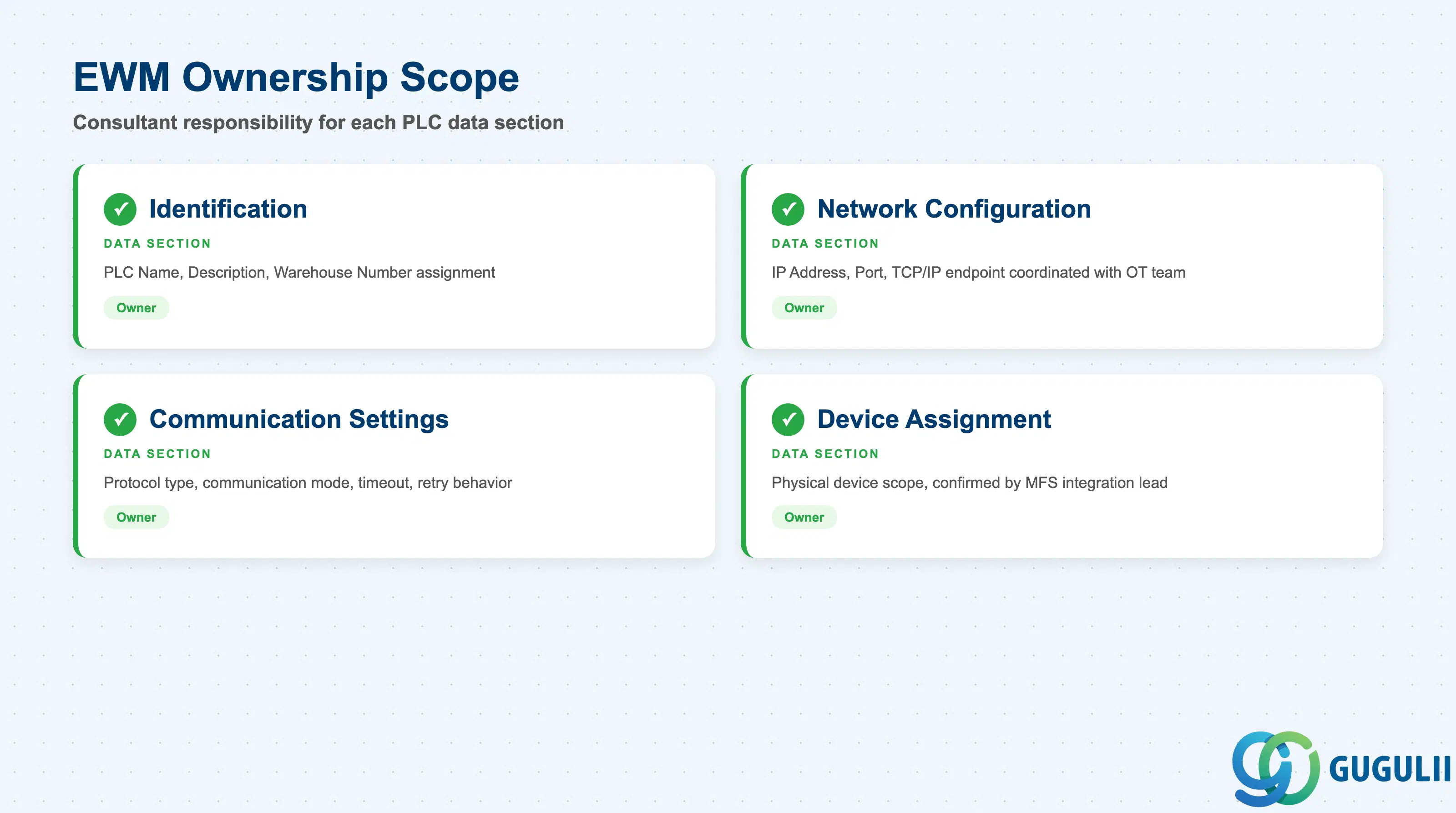

2.0 EWM オーナーシップの範囲#

凡例: ◎ = オーナー/最重要, ○ = 直接関与

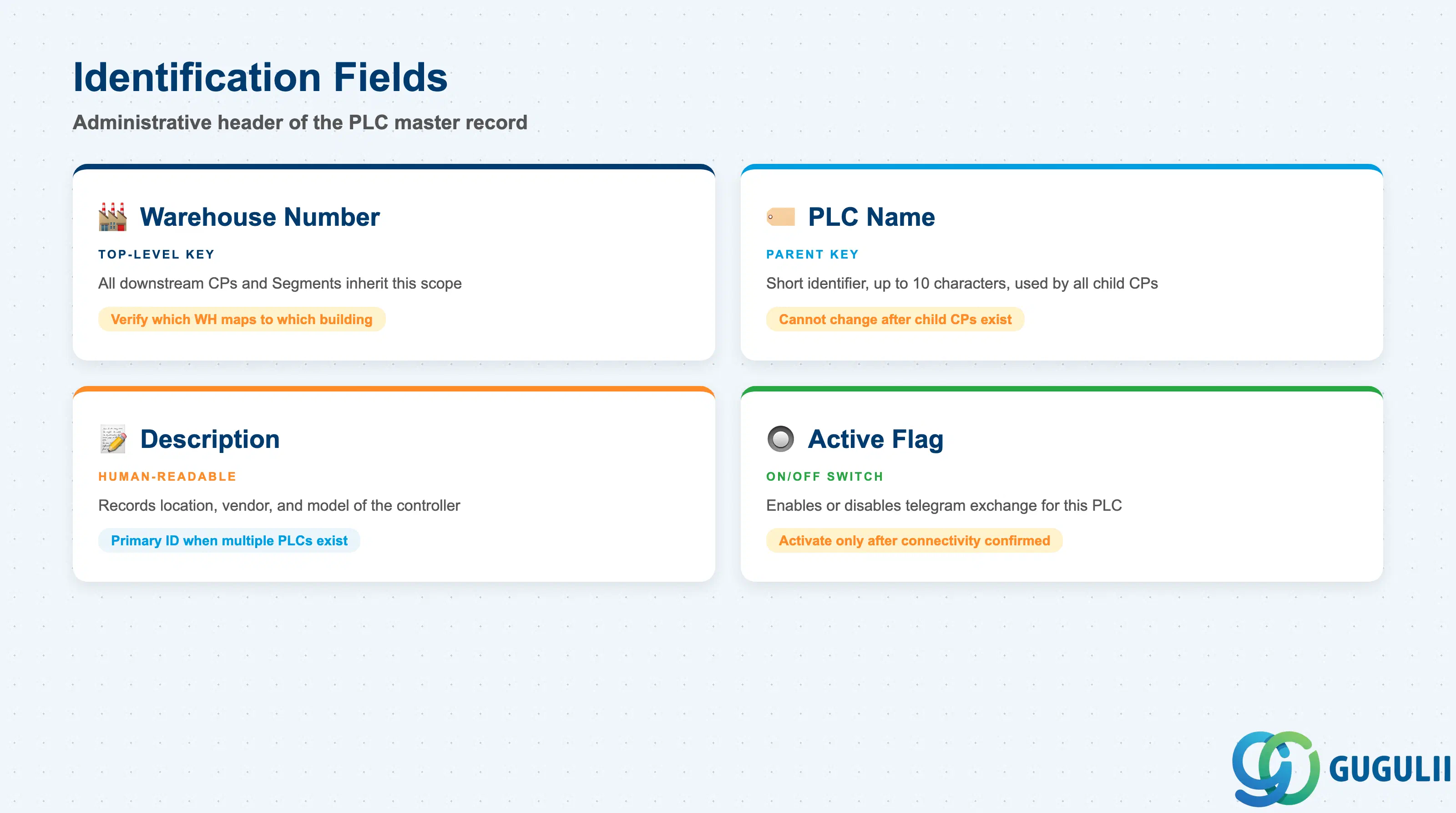

2.1 識別#

識別セクションは、PLCマスタレコードの管理ヘッダーです。ここにあるすべてのフィールドは、セットアップを開始する前にプロジェクトチームと合意する必要があります。これは、PLC名が、その下にある通信ポイントおよびコンベヤセグメントのレコード全体で外部キーとして使用されるためです。

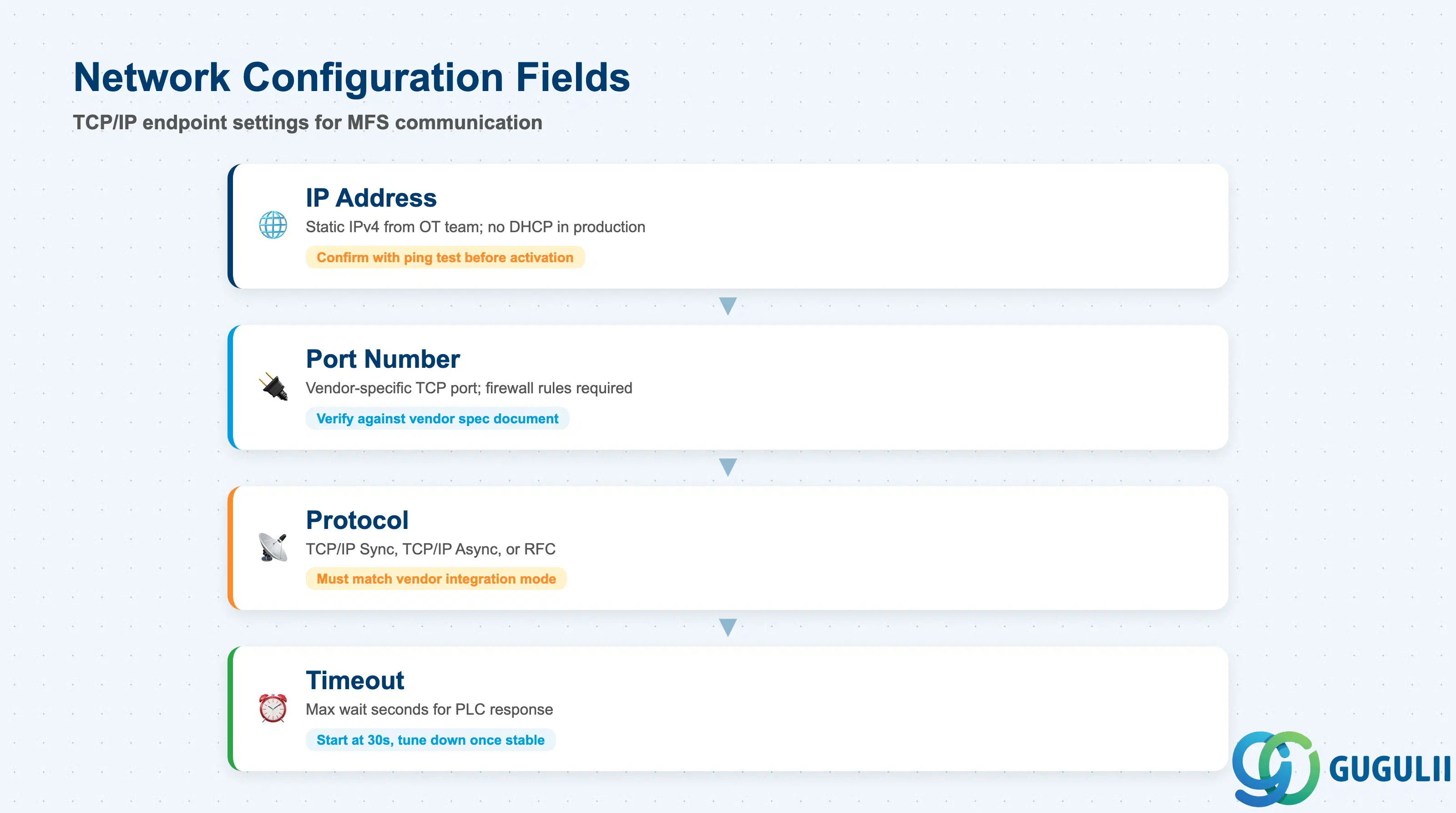

2.2 ネットワーク設定#

ネットワーク設定セクションでは、EWMのMFSカーネルがPLCへのソケット接続を開くために使用するTCP/IPエンドポイントを保存します。これらの値は顧客のOT（運用技術）またはオートメーションチームから提供されます。EWMコンサルタントはこれらを正しく入力する責任がありますが、定義する責任はありません。

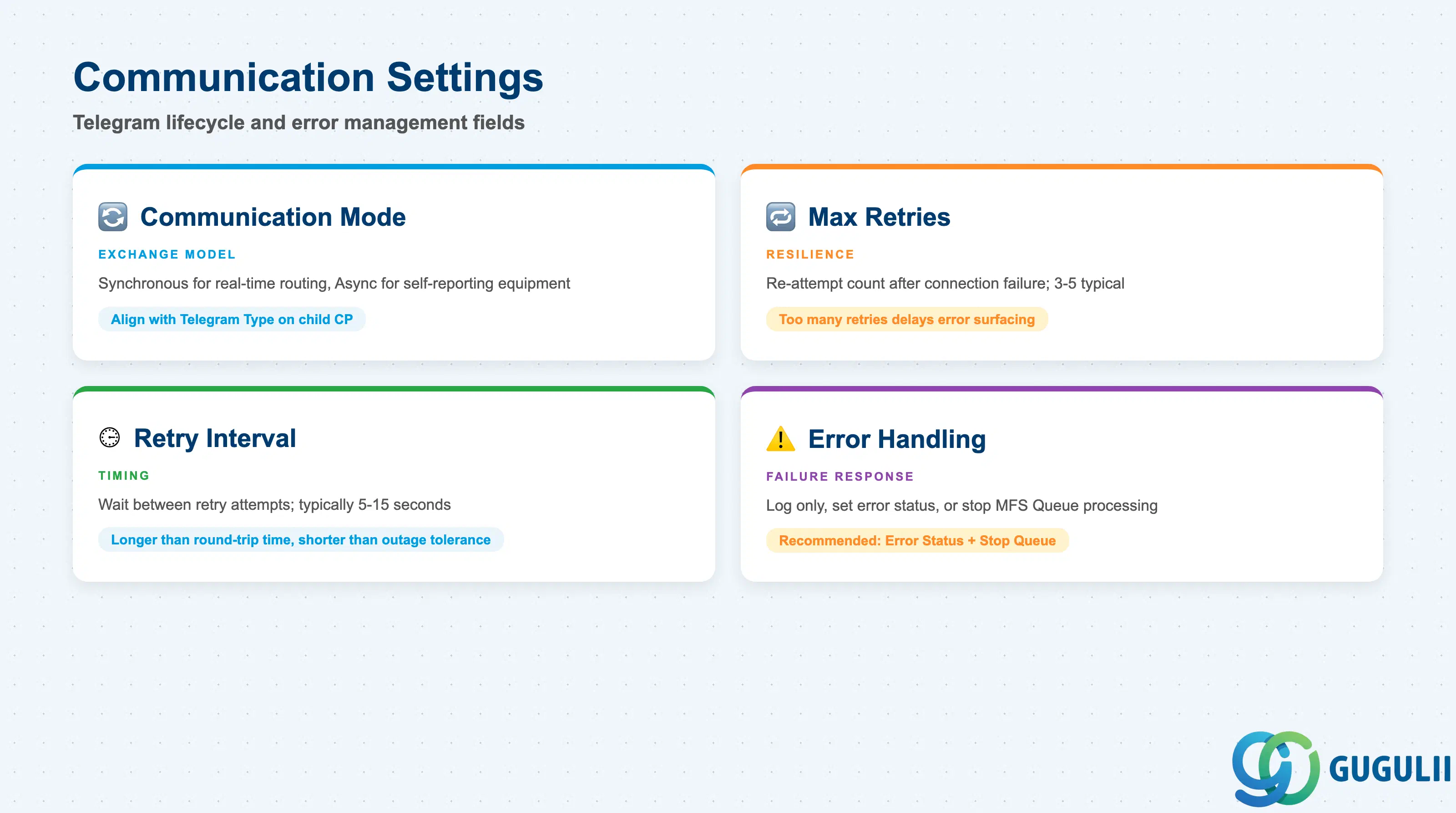

2.3 コミュニケーション設定#

通信設定は、EWMがテレグラム交換ライフサイクルをどのように管理するかを制御します。接続が失敗した場合の動作、再試行回数、およびエラーが倉庫オペレータにどのように通知されるかを定義します。

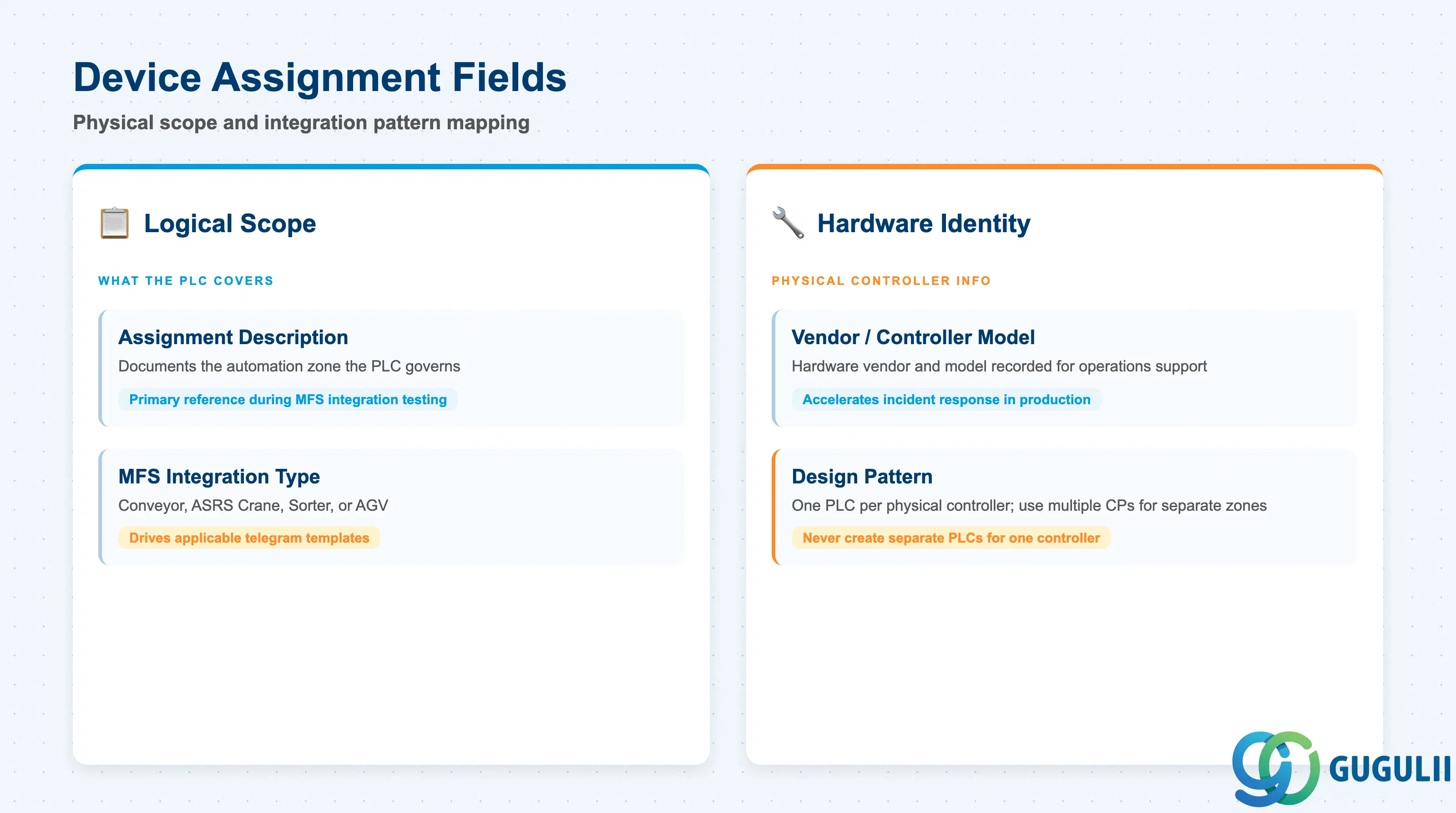

2.4 デバイス割当#

デバイス割当は、PLCマスタレコードを倉庫内の物理的な自動化範囲にマッピングする方法を定義します。ポイントツーポイント設定であるネットワークおよびプロトコルフィールドとは異なり、デバイス割当は、コントローラが担当する論理的な境界を捉えます。
