SAP PM 測定ポイント

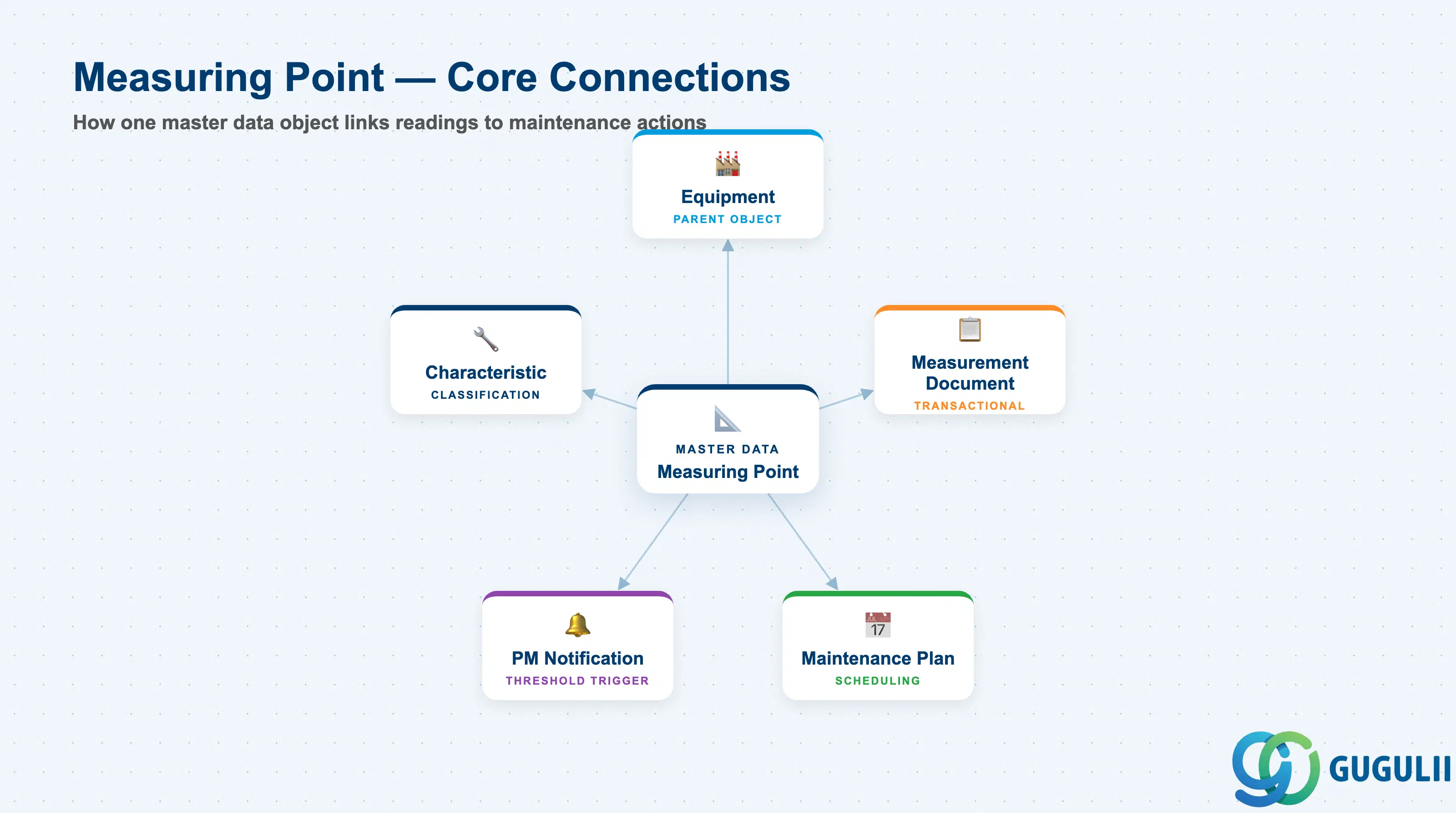

測定ポイントは、設備上の特定の位置を定義し、物理量を観測・記録するマスタデータオブジェクトです。測定カテゴリ（カウンタまたはゲージ）、測定単位、しきい値、および親設備へのリンクを格納します。SAP PMにおける状態基準保全のトリガーやカウンタベースの予防保全計画は、すべて少なくとも1つの測定ポイントと、それに対して転記された測定文書に依存しています。

パート1: 測定ポイント — 中核概念（全モジュール共通）#

1.1 測定ポイントとは#

測定ポイントは、技術オブジェクト上の単一の識別可能な観測場所を表します。例えば、モーターベアリングハウジングの振動センサー取付部や、コンプレッサーの稼働時間カウンターなどです。これは物理的なセンサーそのものではなく、どのような種類の値を、どの単位で、その値が保全アクションとどのように関連するかをシステムに伝えるSAPマスタデータレコードです。

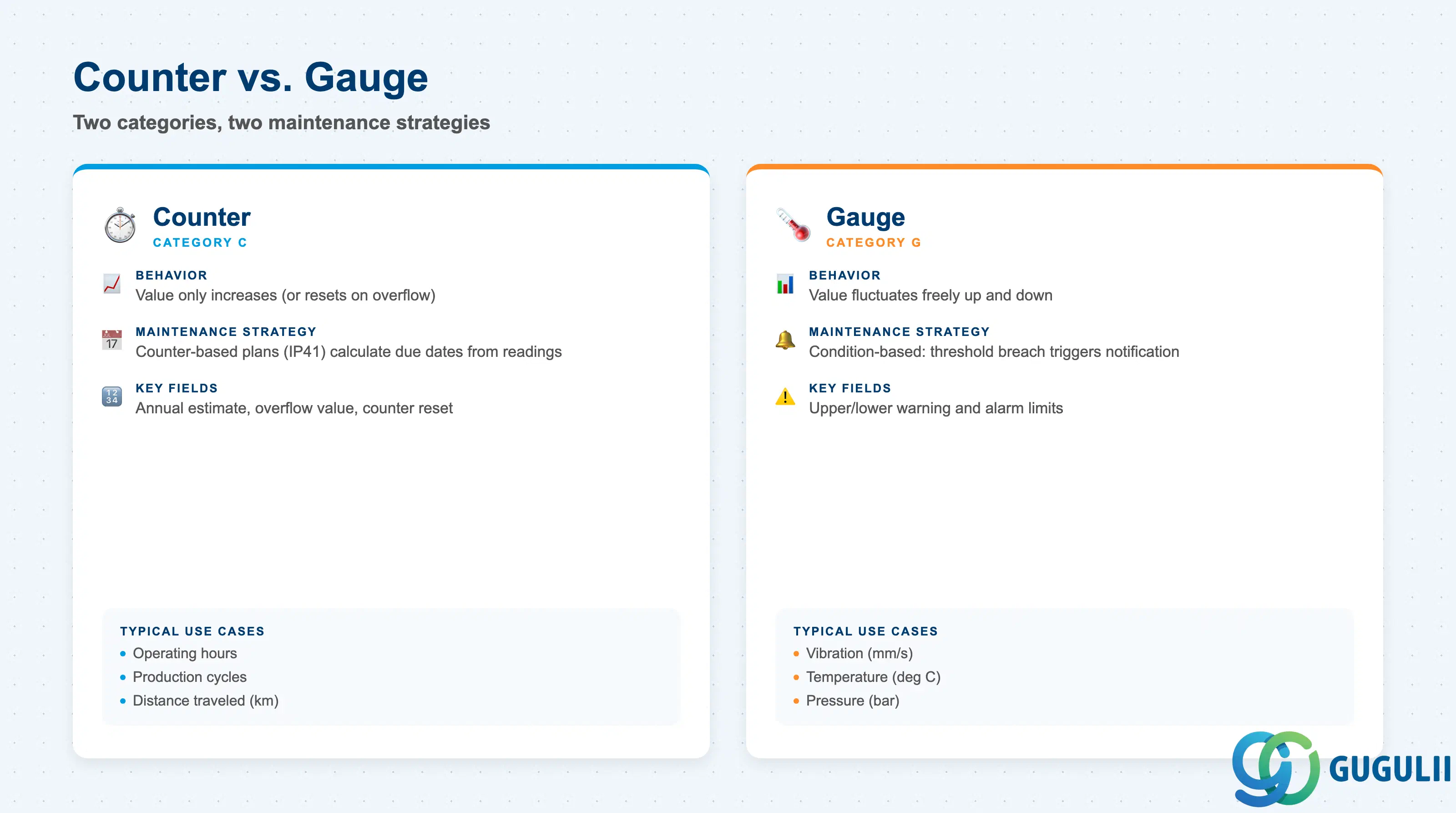

1.2 測定ポイントカテゴリ：カウンター vs ゲージ#

測定ポイントカテゴリは、このオブジェクトにとって最も重要なコンフィギュレーション上の決定事項です。これは、測定値が時間経過とともに累積されるか（カウンタ）、単に瞬間的な読み取り値を記録するか（ゲージ）を決定し、これにより利用可能な保全計画戦略が決まります。

設計原則: 累積値が保全スケジュールを駆動する時間ベースまたはサイクルベースのトリガーにはカウンタを使用し、経過時間ではなく絶対的なしきい値がトリガーとなる状態監視にはゲージを使用します。セットアップ時にこれらを混同すると修正にコストがかかります。これは、測定ポイントカテゴリが変更された場合、カウンタベースの保全計画を再起動する必要があるためです。

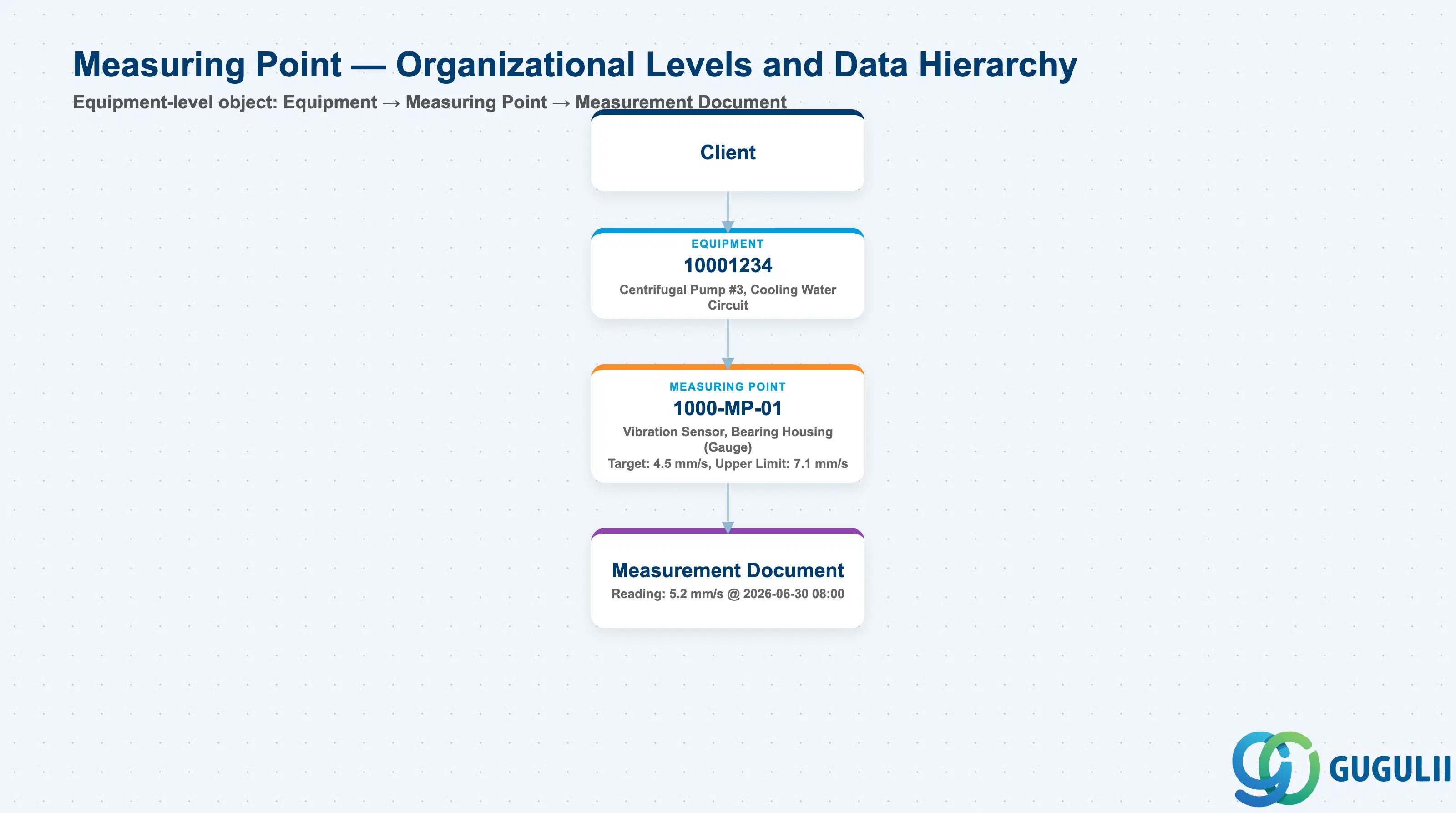

1.3 組織レベルとデータ階層#

具体的な例を用いたデータ階層

Client
   │
   └── Equipment 10001234
          Centrifugal Pump #3, Cooling Water Circuit
          │
          └── Measuring Point 1000-MP-01
                 Vibration Sensor, Bearing Housing (Gauge)
                 Target: 4.5 mm/s, Upper Limit: 7.1 mm/s
                 │
                 └── Measurement Document
                        Reading: 5.2 mm/s @ 2026-06-30 08:00

主要な設計判断: プロジェクト開始時に、測定ポイントを設備に割り当てるか、機能場所に割り当てるかを決定します。設備への割り当てが最も一般的なパターンであり、カウンタベースの保全計画を直接サポートします。機能場所への割り当ては、測定ポイントが資産固有ではなく場所固有である場合（例：部屋に固定された周囲温度センサー）に使用されます。

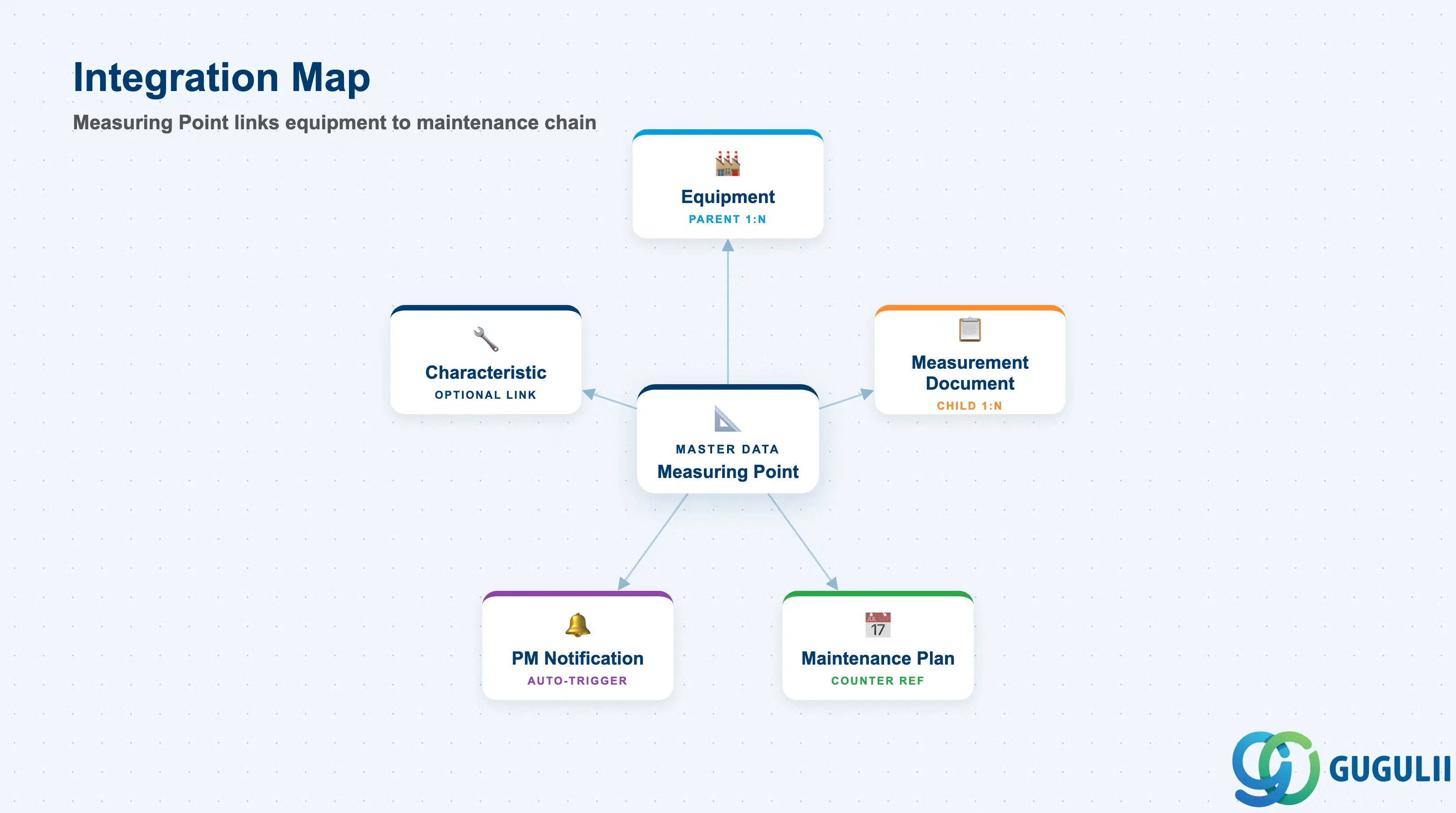

1.4 他のマスタデータオブジェクトとの統合#

測定ポイントは単独では成立しません。その価値は、物理的な測定値と保全対応チェーンの間に確立する接続関係にあります。

第2部: PM固有のフィールド詳細#

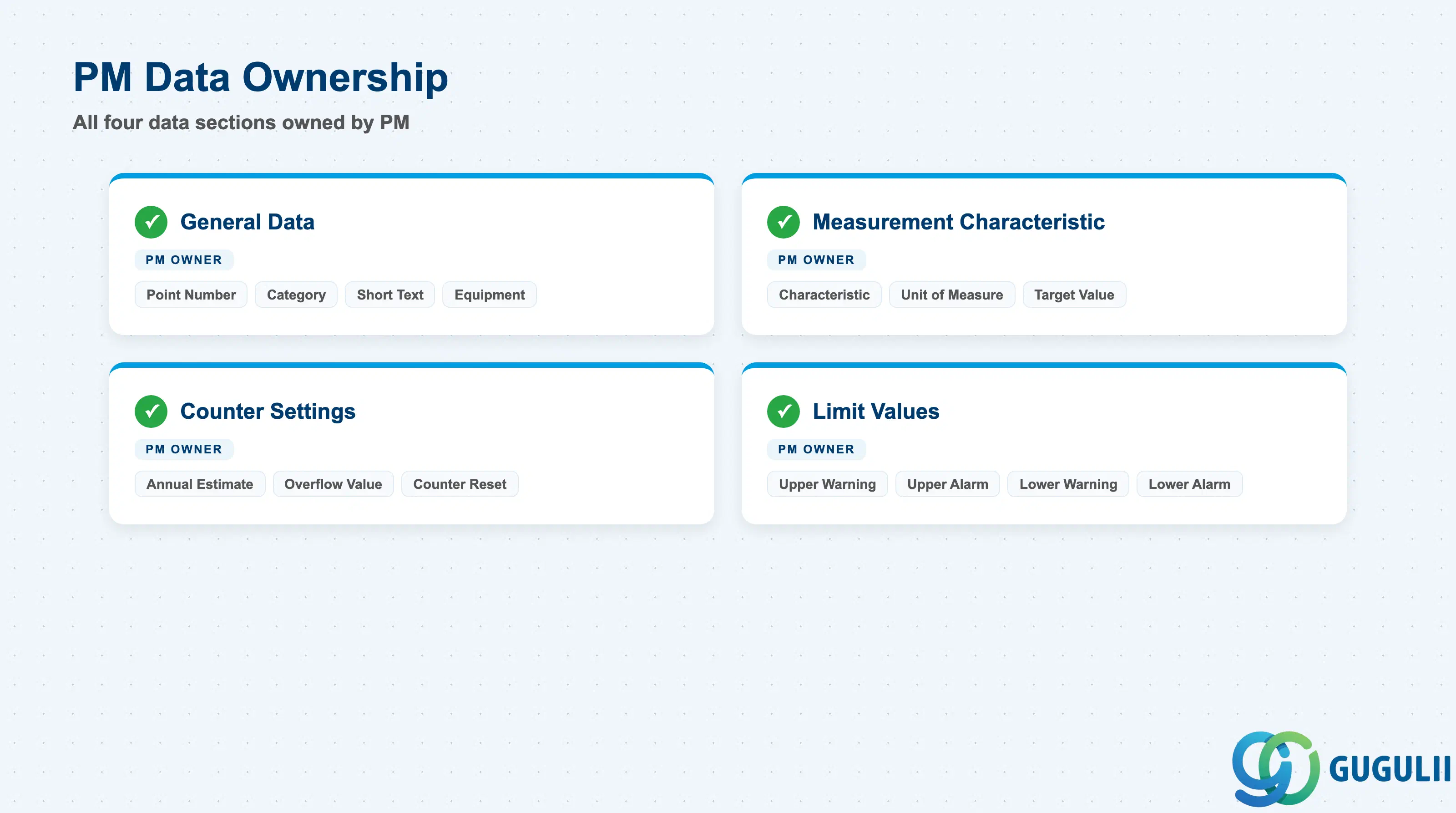

2.0 PMオーナーシップの範囲#

凡例: ◎ = 所有者 / クリティカル

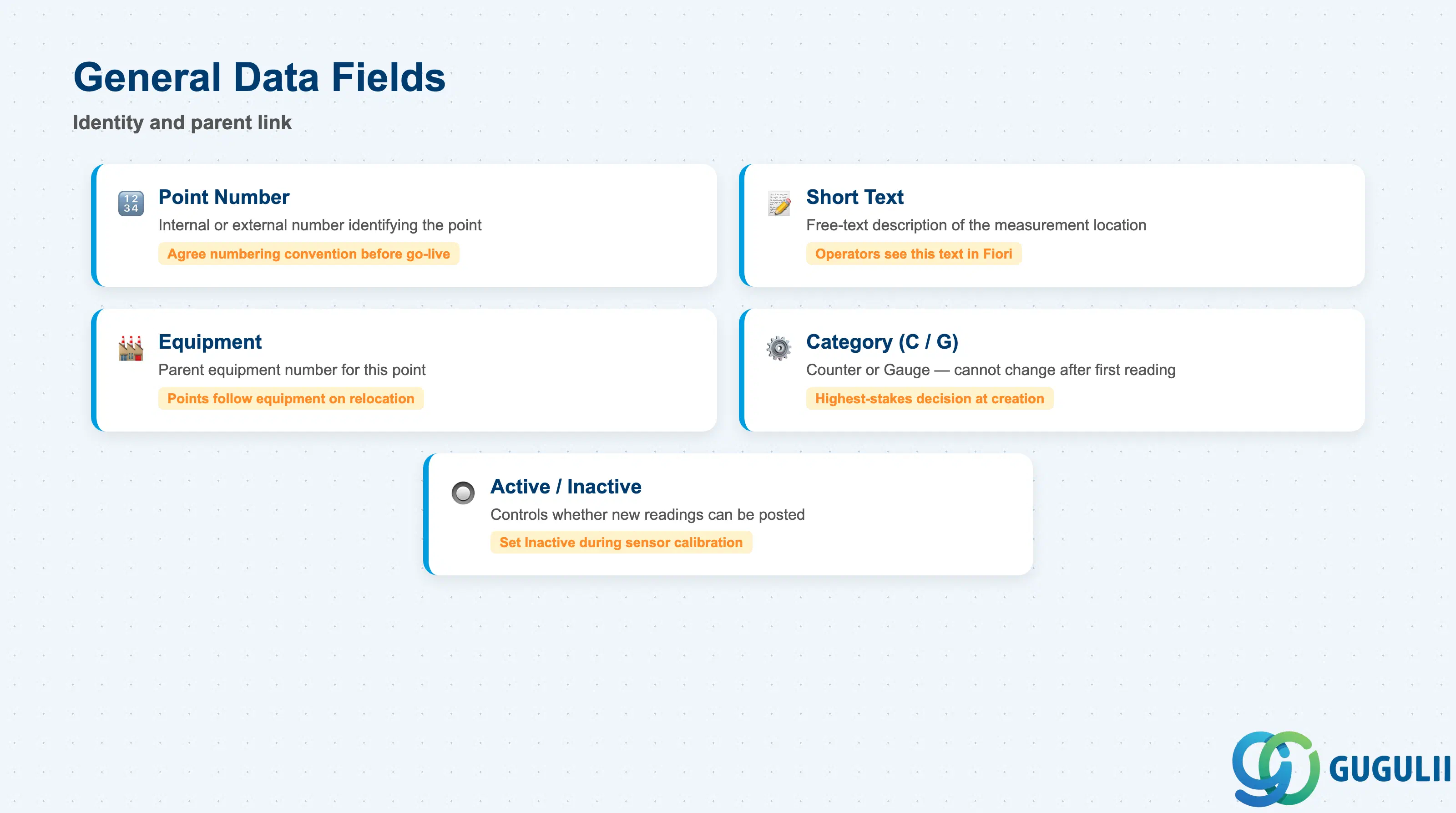

2.1 一般データ#

一般データセクションでは、測定ポイントを識別し、それを上位の技術オブジェクトにリンクします。これらのフィールドは作成時に設定され、プラントの運用期間中に変更されることはほとんどありません。

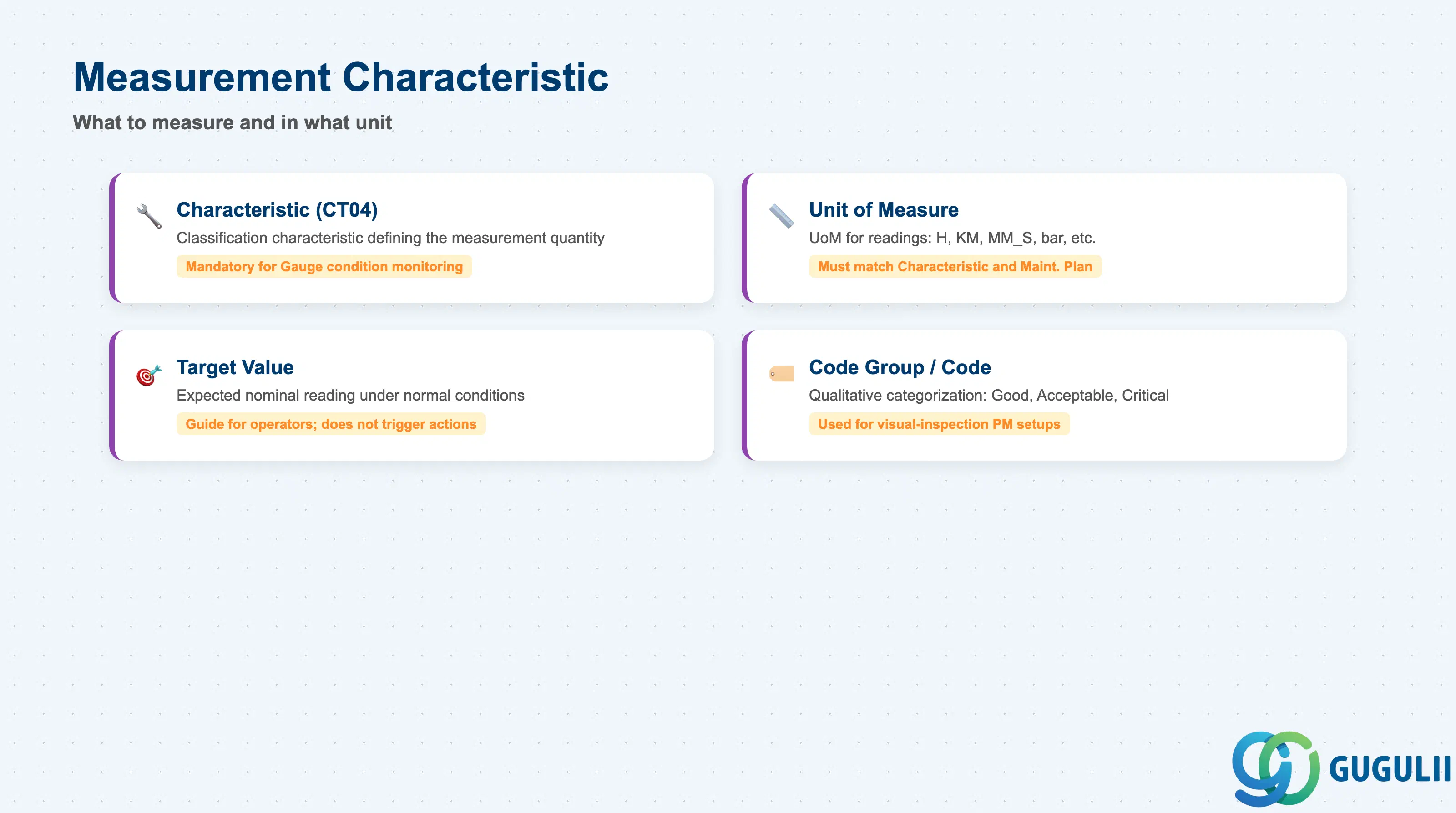

2.2 測定特性#

測定特性セクションでは、測定対象の物理量とその単位を定義します。また、自動状態監視を可能にする分類システムへのオプションのリンクも提供します。

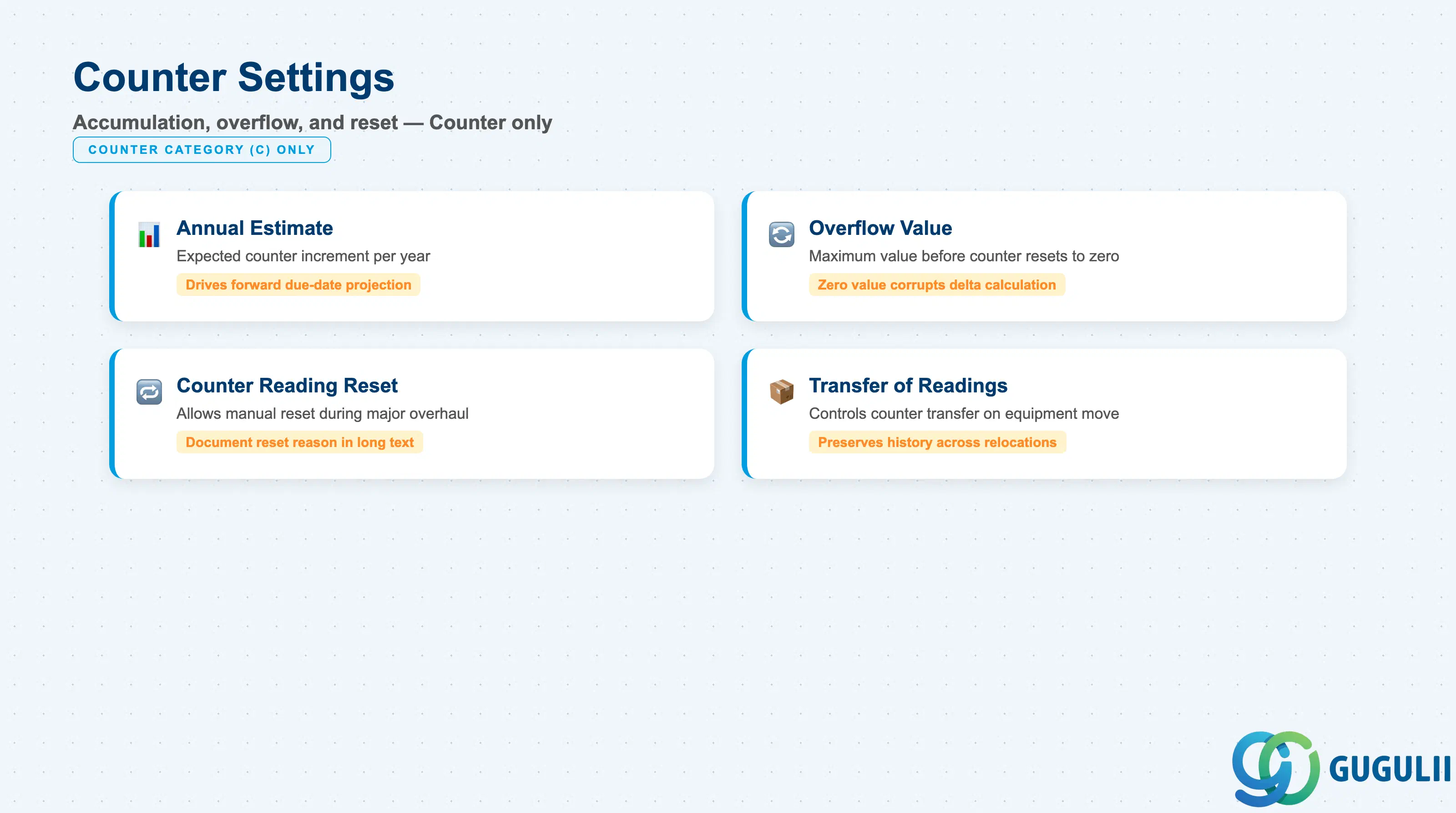

2.3 カウンタ設定#

カウンタ設定は、カテゴリC（カウンタ）の測定ポイントにのみ適用されます。これらのフィールドは、システムがカウンタ値の累積を処理する方法と、カウンタベースの保全計画が日程計画を計算する方法を制御します。

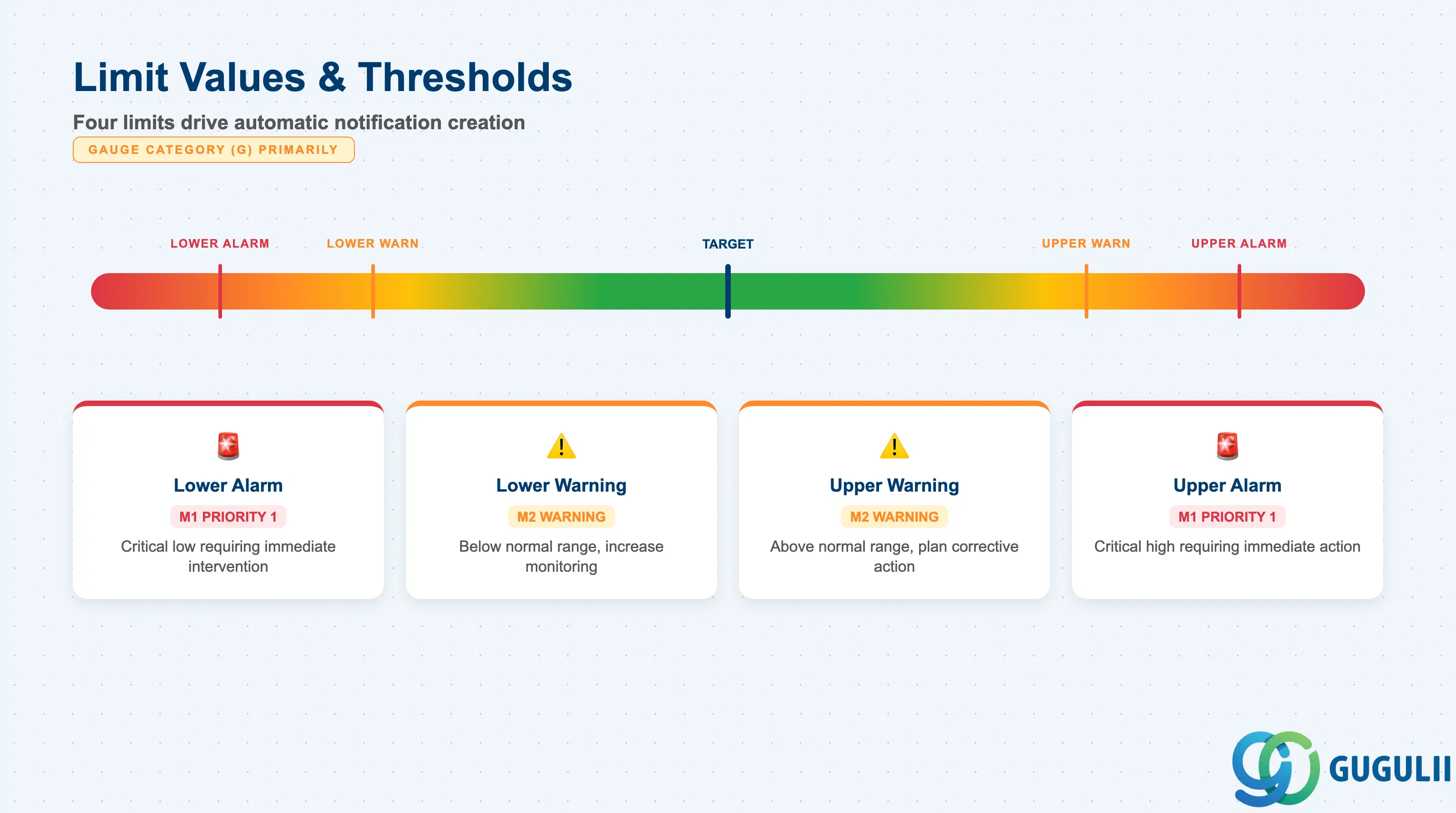

2.4 限界値#

制限値は主にゲージタイプの測定ポイントに適用され、システムが自動的にPM通知を作成するしきい値を定義します。これはSAP PMにおける状態基準保全の中核メカニズムです。

前提条件: しきい値違反時の自動通知作成には、測定ポイントが特性値（セクション2.2）を参照し、その特性値に制限値が定義されているか、または測定ポイントに直接制限値が設定されている必要があります。両方の方法がサポートされていますが、測定ポイントに直接設定された制限値が優先的に評価されます。重複通知を避けるため、設計時にどちらのアプローチを使用するか確認してください。
