SAP FSM 設備階層

設備階層は、2つの設備（FSM-A03-01）レコードを親子関係で結び付ける構造的なリンクであり、FSMが複雑な設備（例えば、独立して保守可能なサブアセンブリを持つ冷凍機プラント）を、関連のない資産のフラットなリストではなく、ナビゲート可能なツリーとして表現できるようにします。このリンク自体は、そのツリーを構築および検証するために必要なリンク、レベル、および位置のメタデータ以外のフィールドを持ちません。保守可能な資産の詳細自体は、常にそれが接続する設備レコードに存在します。この記事では、設備階層を構築する際にFSMコンサルタントが設定するすべてのフィールドと、それらのフィールドが設備マスタおよびその上に構築されるサービス履歴ロールアップとどのように関連するかを説明します。

パート 1: 設備階層 — 中核概念（全モジュール共通）#

1.1 設備階層とは#

機器階層は、2つの個別の設備レコード間の有向の親子関係を表すものであり、それ以上のものではありません。これは、ある保守対象資産が物理的または機能的に別の資産のサブコンポーネントであることをFSMに認識させる仕組みであり、これにより、2つのレコードが無関係なものとしてではなく、関連する構造としてナビゲーション、レポート、およびディスパッチの対象となります。

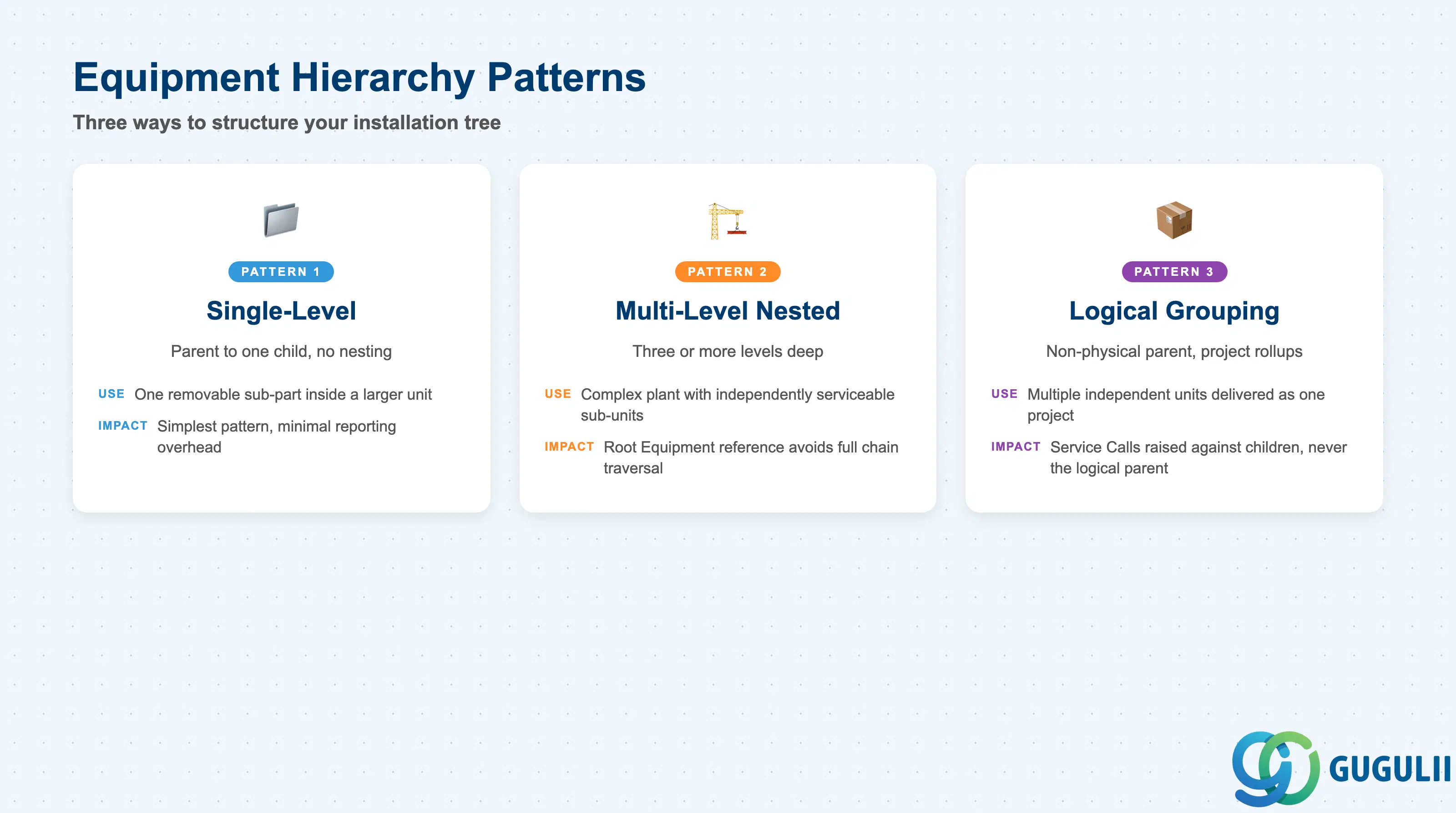

1.2 階層パターン#

すべての導入で同じツリー構造が必要なわけではありません。不必要に深い構造や、人為的に平坦な構造を選択すると、どちらも後工程で実際の問題を引き起こします。前者はレポート作成やディスパッチロジックを肥大化させ、後者はテクニシャンが現場で必要とするサブコンポーネントの詳細を隠してしまいます。

設計原則: 技術者やプランナーが確認する必要がある、真に物理的または論理的な包含関係を反映する場合にのみ階層レベルをモデル化すること。人為的に深いツリーは、プランニングボードの設備ビューを読みにくくするだけで、読みやすくはなりません。

1.3 組織レベルとデータ階層#

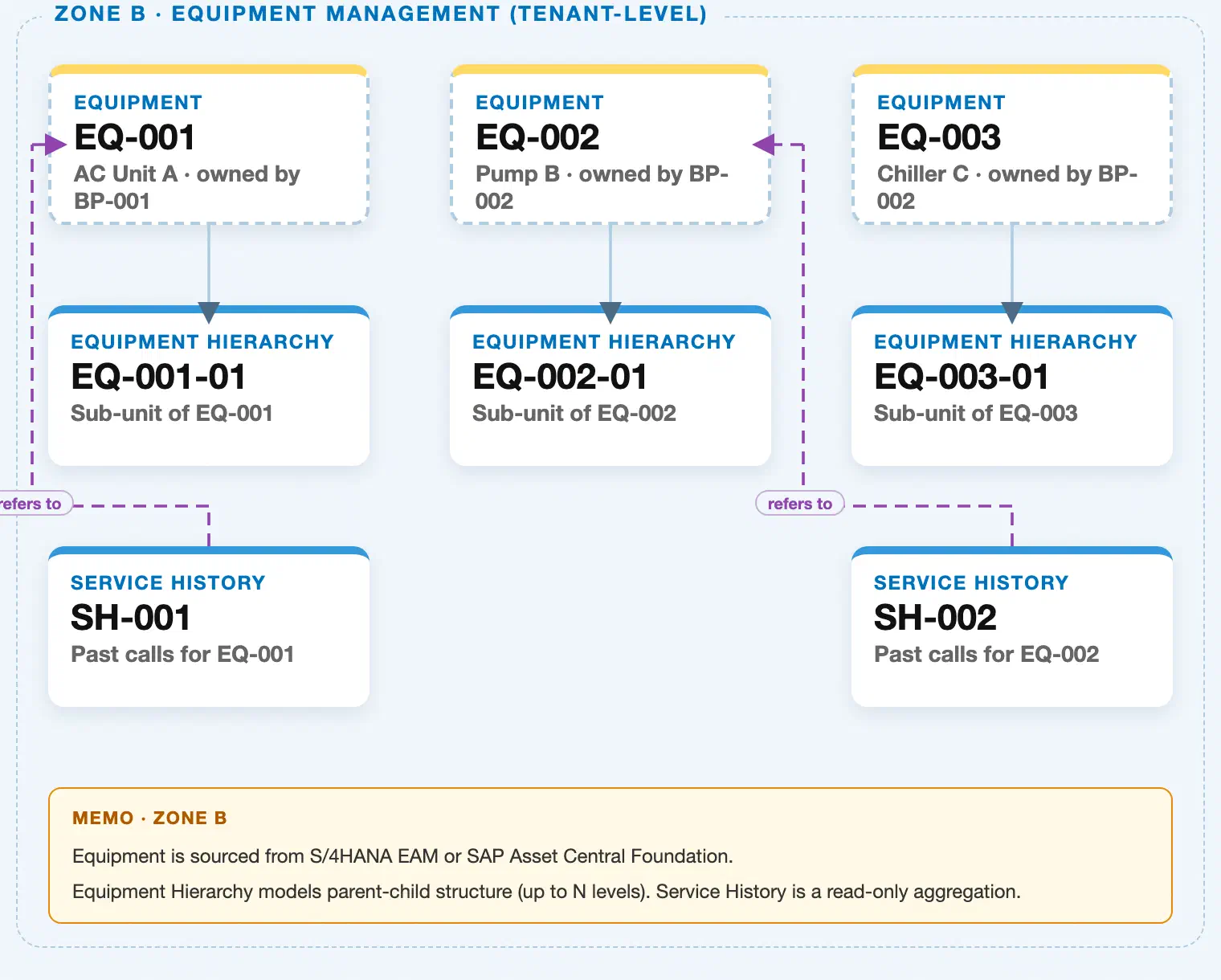

データ階層と具体例（ゾーンB · 設備管理 — テナントレベル；FSMには設備より上位の会社コード/プラントスコープはありません）

Client (FSM Tenant)
   │
   ├── Equipment EQ-001 — AC Unit A (Serial SN-2024-001)
   │      ↗ references Business Partner BP-001 — ABC Corp (Zone A)
   │      ↗ references Address AD-A — 1-1 Marunouchi, Tokyo (Zone A)
   │      │
   │      └── Equipment Hierarchy EQ-001-01 — Sub-unit of EQ-001 (Hierarchy Level 2)
   │
   ├── Equipment EQ-002 — Pump B (Serial SN-2024-002)
   │      ↗ references Business Partner BP-002 — XYZ Ltd (Zone A)
   │      ↗ references Address AD-B — 2-2 Umeda, Osaka (Zone A)
   │      │
   │      └── Equipment Hierarchy EQ-002-01 — Sub-unit of EQ-002 (Hierarchy Level 2)
   │
   └── Equipment EQ-003 — Chiller C (Serial SN-2024-003)
          ↗ references Business Partner BP-002 — XYZ Ltd (Zone A)
          │
          └── Equipment Hierarchy EQ-003-01 — Sub-unit of EQ-003 (Hierarchy Level 2)

Service History (reference log — points back to its own Equipment node, not to the hierarchy link):
   Service History SH-001 ── refers to ──▶ Equipment EQ-001
   Service History SH-002 ── refers to ──▶ Equipment EQ-002

設計原則: 設備階層は、2つの設備レコード間でのみスコープされる純粋な親子リンクです — 親 EQ-001 → 子 EQ-001-01、階層レベル 2 — それ自体がビジネスパートナーや住所を参照することはなく（これらは階層リンクではなく親設備によって参照されます）、サービス履歴も保持しません。サービス履歴は、実際にサービスが実施された設備ノード（親または子）に対する参照ログとして残ります。

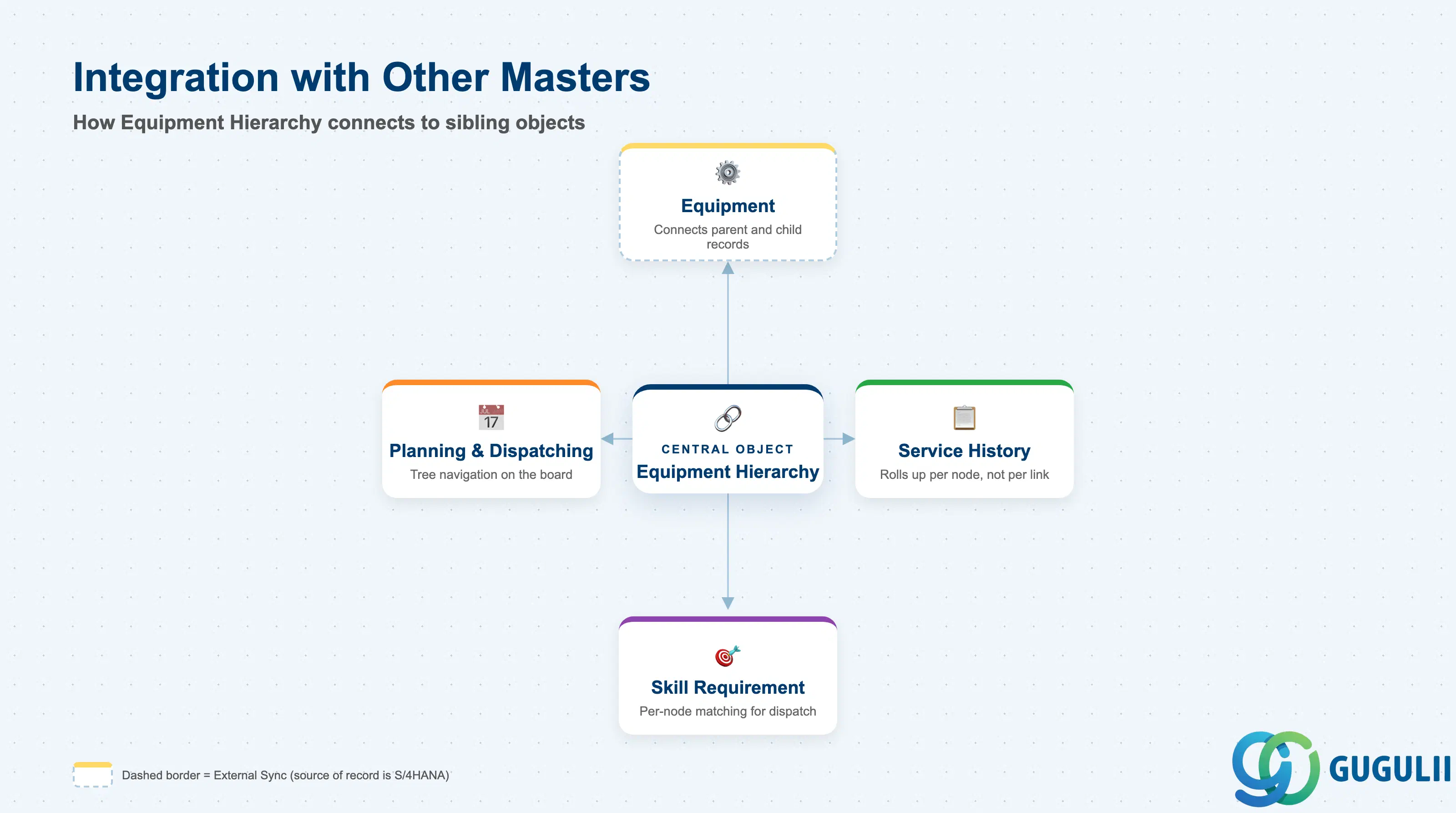

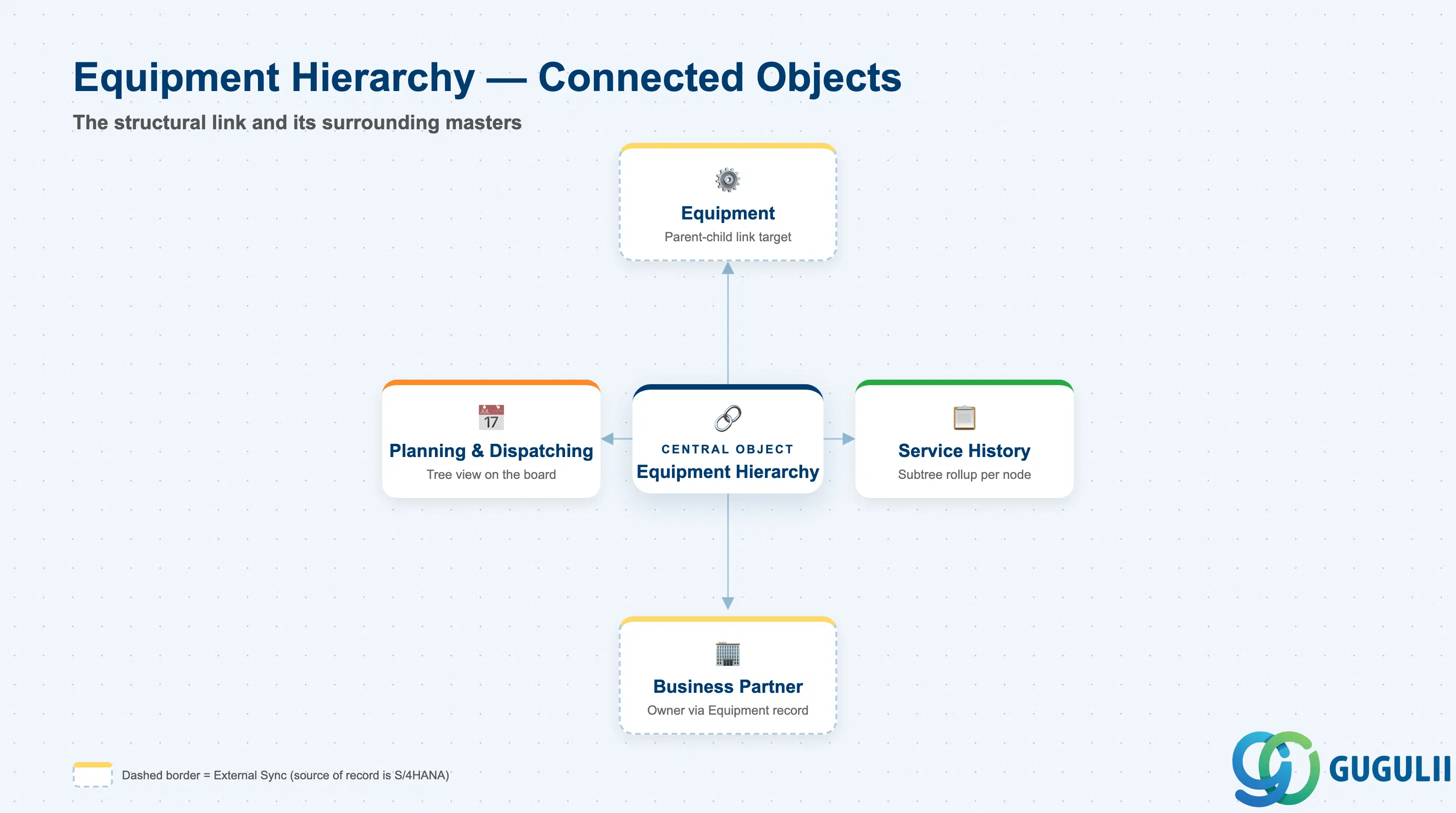

1.4 他のマスタデータオブジェクトとの統合#

機器階層はそれ自体に意味があるわけではありません。機器レコードを接続し、その周辺オブジェクトの報告や派遣方法を形成するためにのみ存在します。

パート 2: FSM 固有のフィールド詳細#

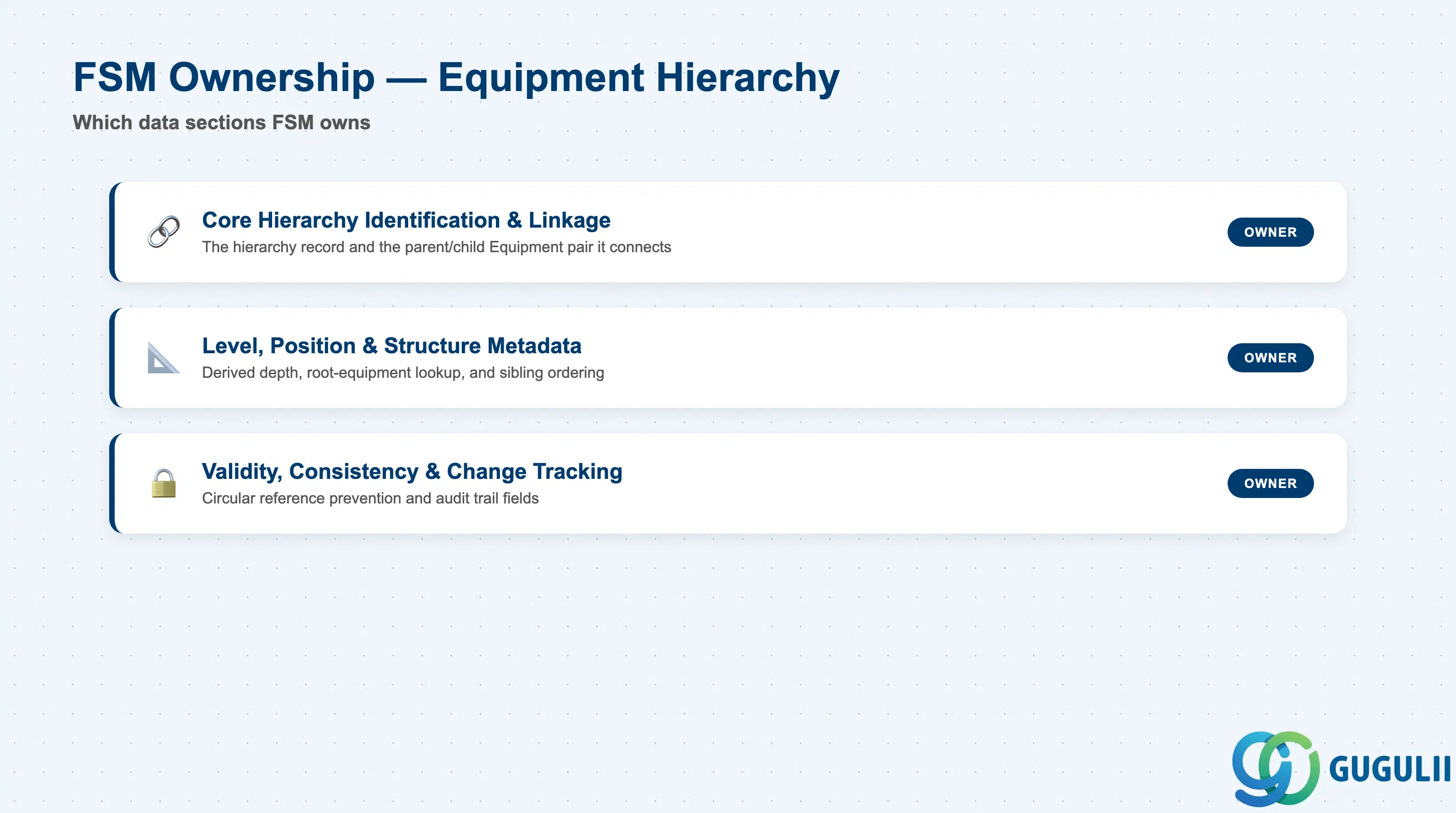

2.0 FSM 所有権の範囲#

凡例: ◎ = オーナー/重要、○ = 直接関与

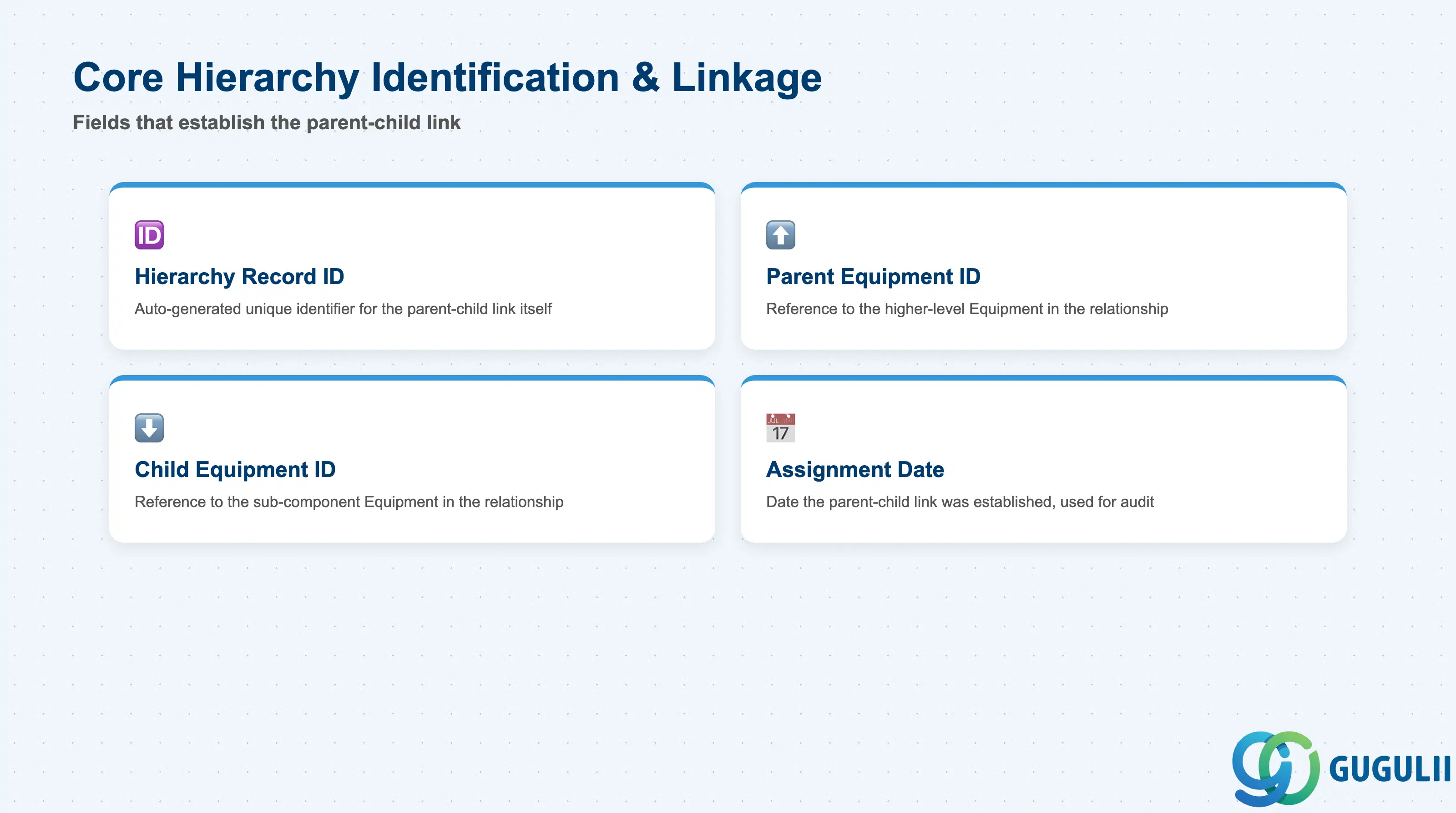

2.1 コア階層の識別とリンク#

これらのフィールドは、特定の階層エントリが実際にどの2つの設備レコードを接続するかを確立します。

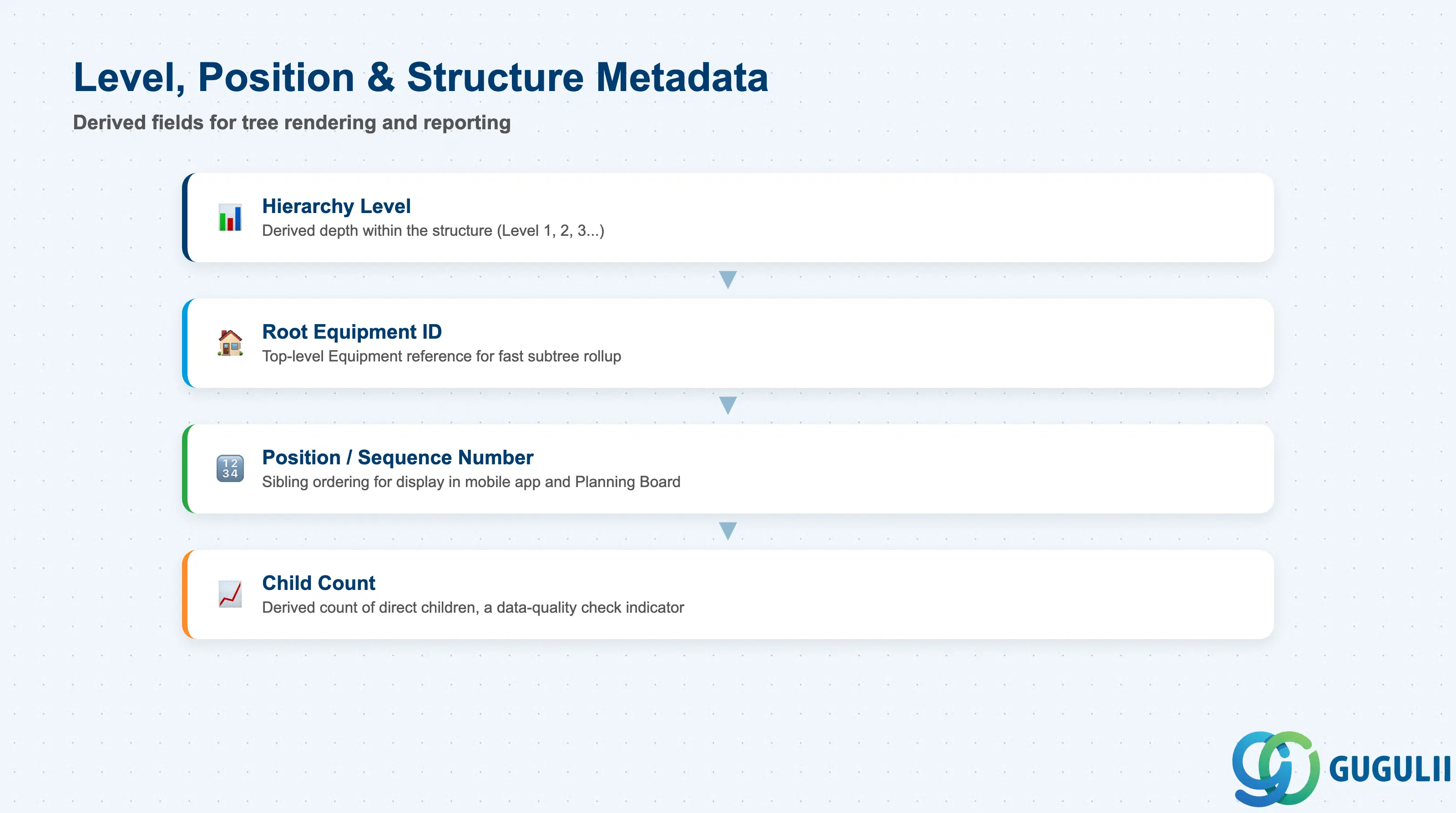

2.2 レベル、ポジション、構造メタデータ#

これらの派生フィールドにより、FSMはクエリ実行時に毎回すべての親子リンクを辿ることなく、ツリーのレンダリングとレポート作成が可能になります。

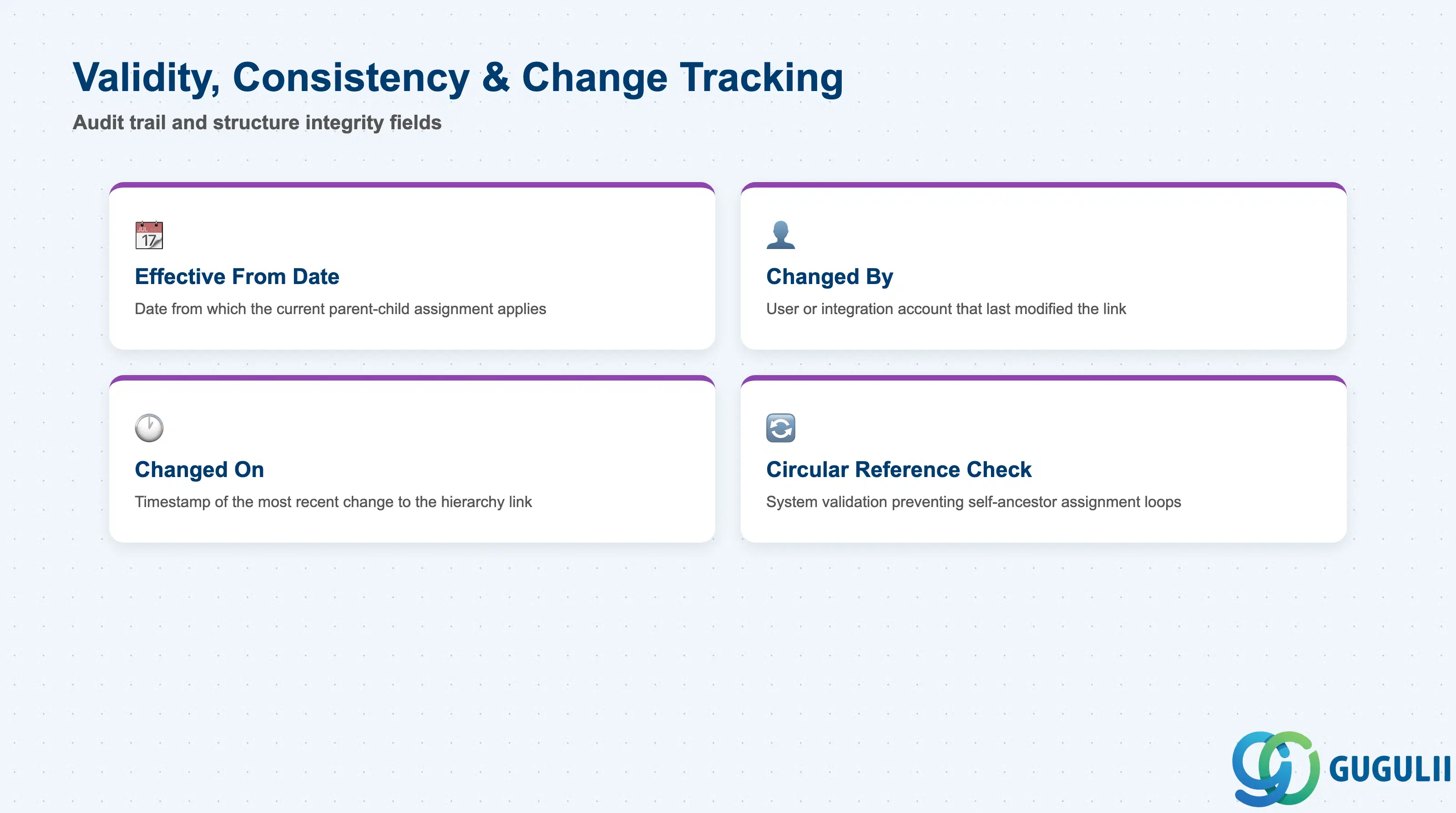

2.3 有効性、整合性、変更追跡#

階層リンクは新しい設備レコードを作成するのではなく、2つの既存の設備レコードの意味を変更するため、リンク自体と同様に、その一貫性と監査可能性を維持することが重要です。
