SAP FSM 作業時間パターン

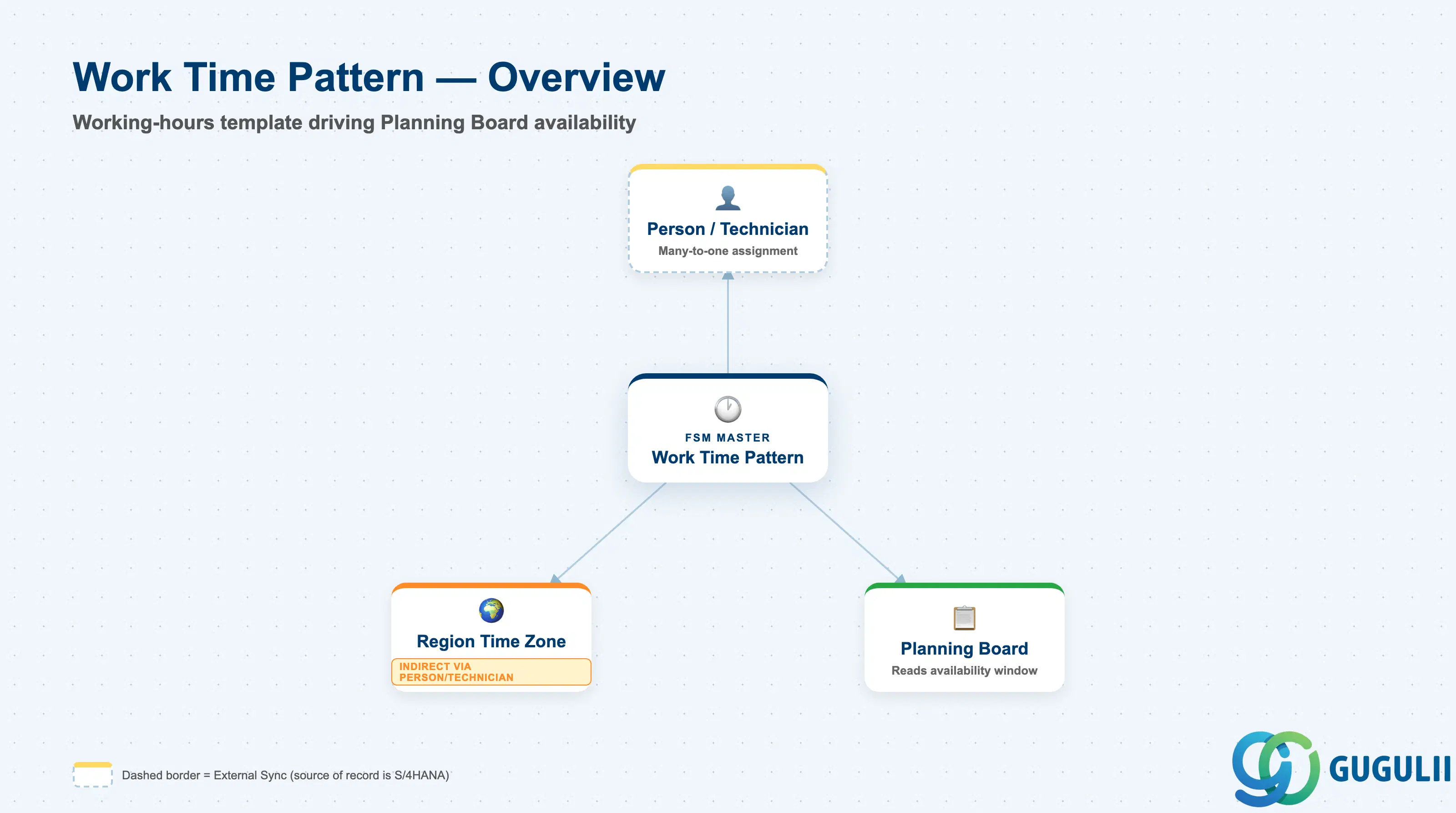

Work Time Patternは、FSMにおけるテクニシャンの週次勤務時間テンプレートのマスタレコードです。テクニシャンが勤務する曜日、各曜日の勤務時間帯の開始時刻と終了時刻、およびその中で差し引かれる休憩時間を定義します。これはテナントレベルで個別に設定され、その後、Person/Technicianレコード（FSM-A04-04）に割り当てられます。これにより、プランニングボード、アシストスケジューリング、ルート最適化が、特定のテクニシャンが実際に派遣可能な時間帯を把握できるようになります。Work Time Patternは、本シリーズで扱うテクニシャン管理ドメイン（フェーズ3、ゾーンC）において、スキル（FSM-A04-01）、リージョン、Person/Technician、クルー、欠勤、スキル要件と並ぶ2つ目のオブジェクトです。この記事では、FSMコンサルタントがWork Time Patternレコードで設定するすべてのフィールドと、それらのフィールドが周辺のPerson/Technicianマスタとどのように連携するかを解説します。

パート1: 作業時間パターン — 基本概念（全モジュール共通）#

1.1 勤務時間パターンとは#

作業時間パターンは、テクニシャンが対応可能であると期待される稼働日、開始/終了時刻、休憩時間を定義する、単一の名前付き繰り返し週次スケジュールテンプレートです。これは意図的に小さくフラットなマスタであり、それ自体に組織階層は持ちません。また、単独では意味を持ちません。その目的は、1人以上のテクニシャンに割り当てられることで、スケジューリングツールがディスパッチリクエストをチェックするための対応可能時間枠を提供することにあります。

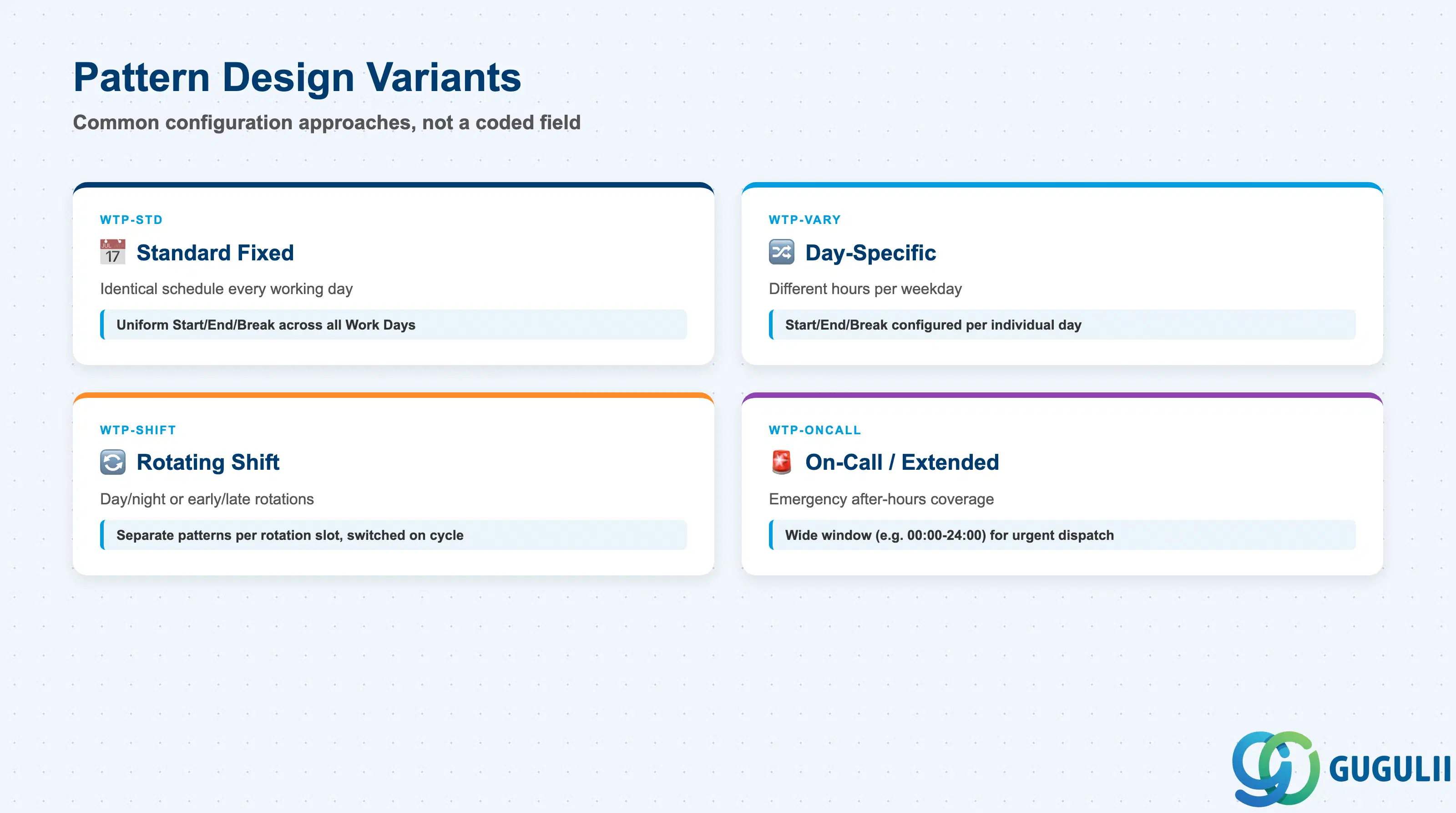

1.2 パターンデザインバリアント#

作業時間パターンには、独自の個別分類フィールドはありません。パターンIDとパターン名はフリーテキストであり、稼働日/開始時刻/終了時刻/休憩時間は直接設定されます。実際に異なるのは、コンサルタントがこれらの同じフィールドをどのように組み合わせて、現実世界のさまざまな勤務形態をモデル化するかです。この設計上の選択を誤っても、どのフィールドも破損しません。単に、実際の従業員の勤務状況と一致しないプランニングボードの空き状況ビューが生成されるだけです。

設計原則: 勤務時間パターンは、プランニングボードとアシストスケジューリングがチェックする利用可能時間枠のみを定義します。それ自体では、能力や資格を保証するものではありません。地域とスキルは、その時間枠内に該当する特定のジョブに対してテクニシャンが適格かどうかを引き続き判断します。

1.3 組織レベルとデータ階層#

必須 — このクロップボックスを今回の実行で事前確認済みとして扱わないでください。Jinの必須mtimeチェックプロセスに従い、ソースPNGのmtimeを再確認し、このクロップボックスが正しく配置されていること（ゾーン境界、凡例、メモボックスがすべて完全に含まれていること）をクロップ前に再確認してください。ファイルのmtimeが2026-07-15 11:04以降に進んでいる場合（つまり、FSM-A04-01実行以降に画面が編集されている場合）、ボックスがまだ有効であると想定しないでください。代わりに、これらの数値を盲目的に再利用するのではなく、M16/M17に従って現在のCSS境界/レンダリングされたPNGから再導出してください。

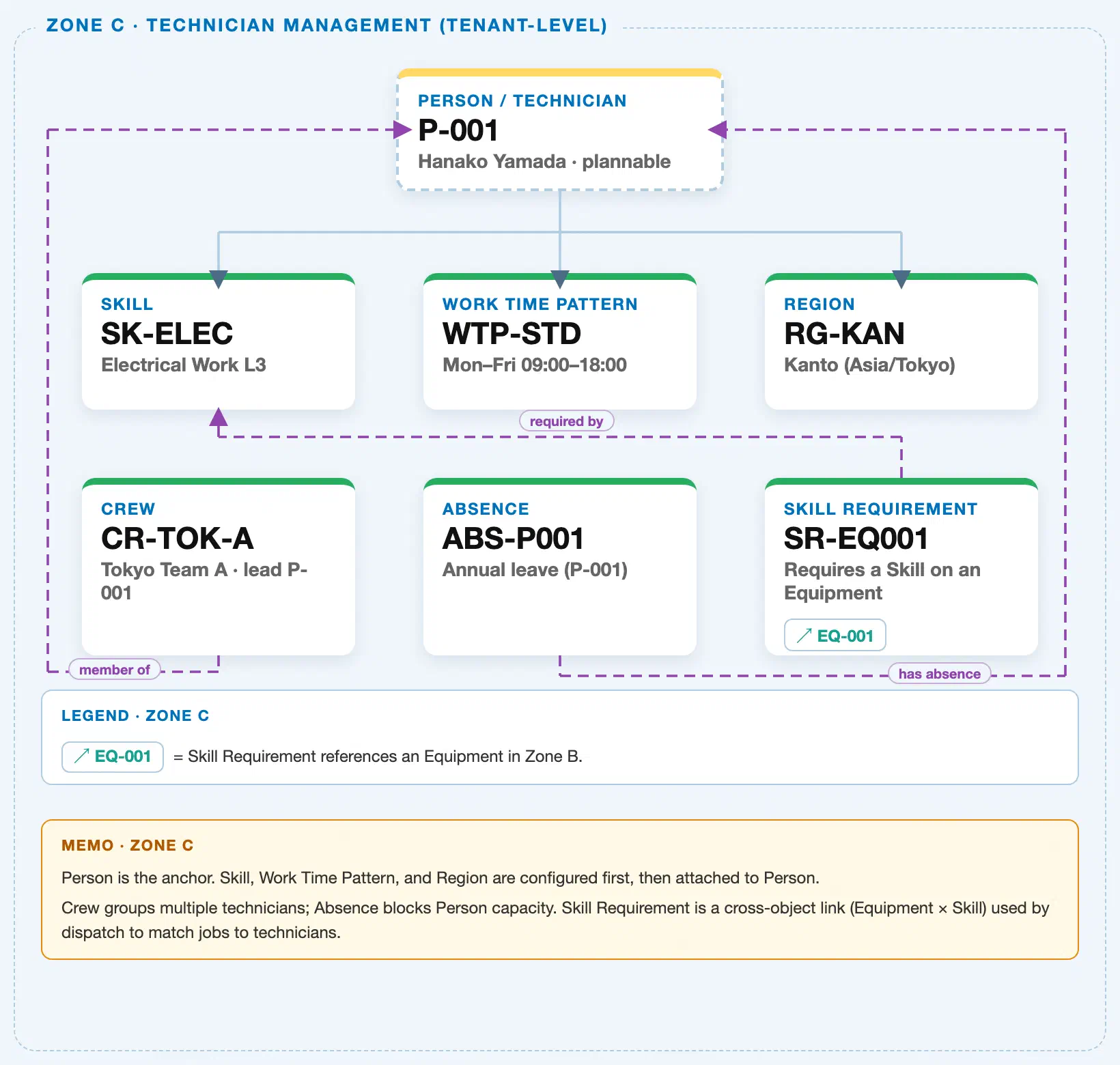

ゾーンCには、7つのオブジェクトすべてが含まれています。担当者/テクニシャン (P-001 — 山田花子)、スキル (SK-ELEC — 電気作業 L3)、勤務時間パターン (WTP-STD — 月-金 09:00-18:00)、地域 (RG-KAN — 関東、Asia/Tokyo)、クルー (CR-TOK-A — 東京チームA、リーダー P-001)、欠勤 (ABS-P001 — 年次休暇、P-001)、およびスキル要件 (SR-EQ001 — 設備にスキルが必要、ゾーンBのEQ-001へのクロスゾーンチップ)。M17.0に従い、これは既存のランドスケープファイルの純粋なピクセルクロップでなければならず、カスタムの再描画は禁止です。この記事独自のオブジェクト (勤務時間パターン / WTP-STD) は、共有のゾーンCクロップ内で視覚的に示されるべきです (例: ハイライト/アウトライン)。これは、FSM-A04-01が同じクロップ内でスキル/SK-ELECをハイライトした方法と一貫している必要があります。ゾーンA、B、D、Eはクロップせず、ゾーンCのみをクロップしてください。

データ階層と具体例（ゾーンC · テクニシャン管理 — テナントレベル；FSMにはこれらのオブジェクトより上位の会社コード/プラントスコーピングはありません）

Client (FSM Tenant)
   │
   ├── Skill SK-ELEC — Electrical Work L3               (configured independently; tenant-level catalog)
   ├── Work Time Pattern WTP-STD — Mon–Fri 09:00–18:00   (configured independently; tenant-level catalog)
   ├── Region RG-KAN — Kanto (Asia/Tokyo)                 (configured independently; tenant-level catalog)
   │
   └── Person / Technician P-001 — Hanako Yamada (Plannable)
          ── assigned to ──▶ Work Time Pattern WTP-STD
          ── assigned to ──▶ Skill SK-ELEC — Electrical Work L3
          ── assigned to ──▶ Region RG-KAN

Crew CR-TOK-A — Tokyo Team A (reference — groups technicians, does not own Person):
   Crew CR-TOK-A ── led by ──▶ Person P-001

Absence ABS-P001 — Annual leave (reference — blocks capacity within the Person's Work Time Pattern window):
   Absence ABS-P001 ── blocks ──▶ Person P-001

Skill Requirement SR-EQ001 — Requires a Skill on an Equipment (unrelated cross-object link, shown for zone completeness):
   Skill Requirement SR-EQ001 ── requires ──▶ Skill SK-ELEC
   Skill Requirement SR-EQ001 ── applies to ──▶ Equipment EQ-001 (Zone B)

設計原則: 作業時間パターン、スキル、地域は、担当者/テクニシャンの前に設定される独立したテナントレベルのマスタです。担当者は参照を介して作業時間パターンに割り当てられ、その逆ではありません。また、作業時間パターンが担当者を所有することはありません。この割り当てにより、プランニングボードが表示する可用性ウィンドウが設定されます。不在は、そのウィンドウを置き換えるのではなく、特定の日付において同じウィンドウから時間を差し引きます。

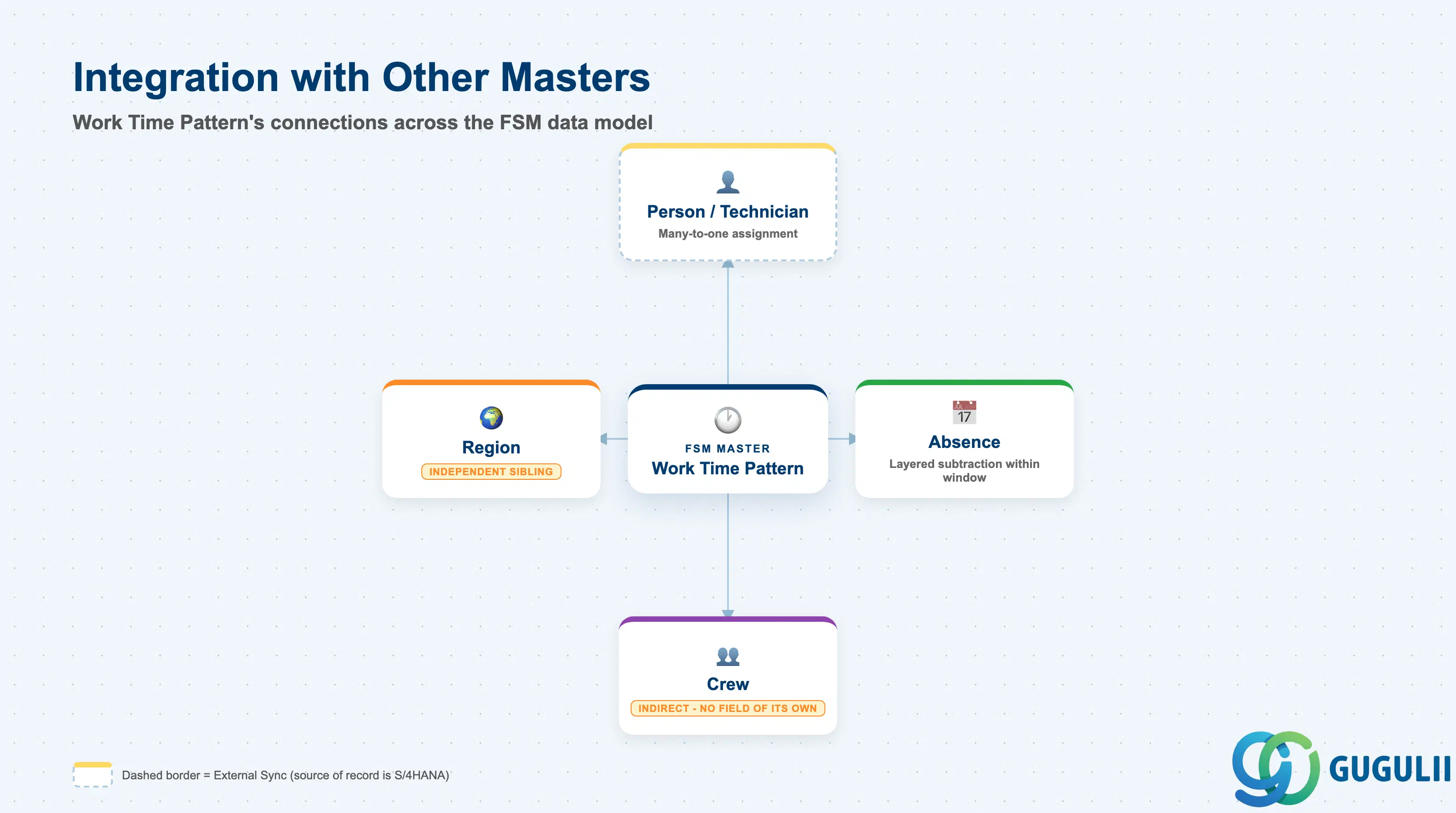

1.4 他のマスタデータオブジェクトとの統合#

作業時間パターンは単独では成立しません。そのすべてのフィールドは、プランニングボードとスケジューリングエンジンが、テクニシャンが作業時間枠内か枠外かを秒単位で判定できるようにするために存在します。

パート 2: FSM 固有のフィールド詳細#

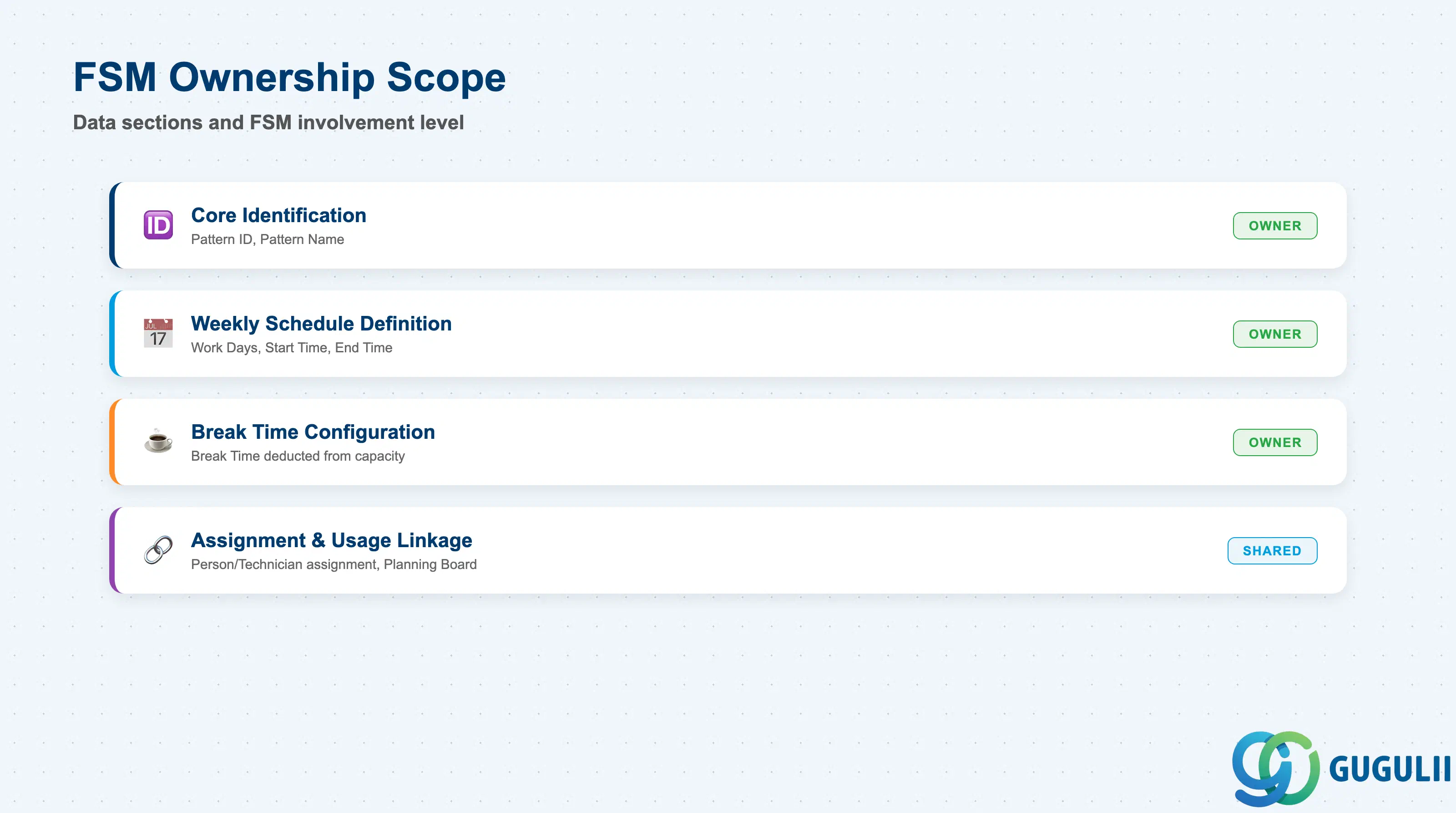

2.0 FSM 所有権の範囲#

凡例: ◎ = オーナー/重要、○ = 直接関与

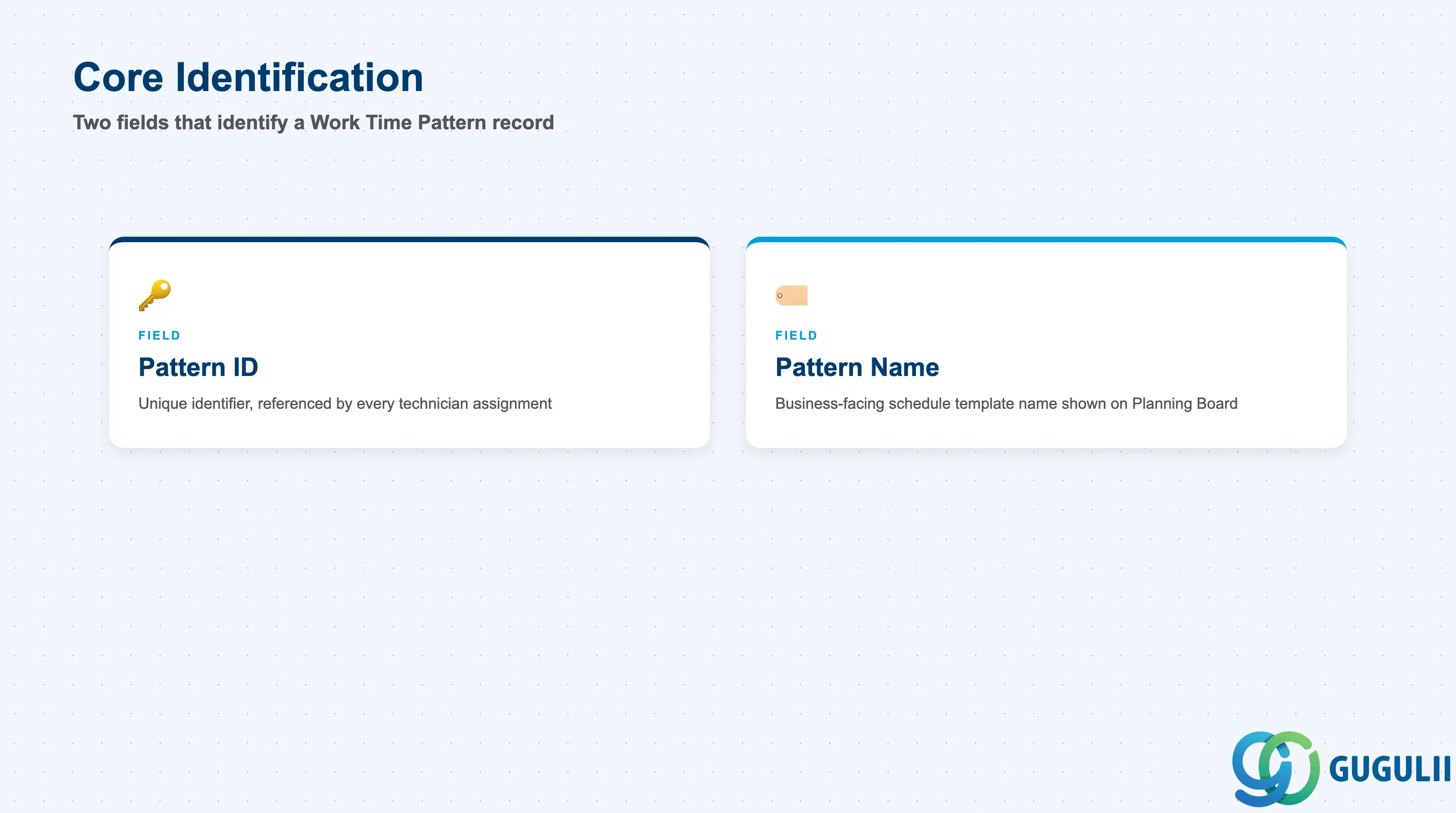

2.1 コア識別#

これらの2つのフィールドは、勤務時間パターンレコードの全体の識別子です。FSMはこのマスタを意図的に簡潔に保ち、実際のスケジュール詳細は、次の2つのセクションで説明するフィールドに格納されます。

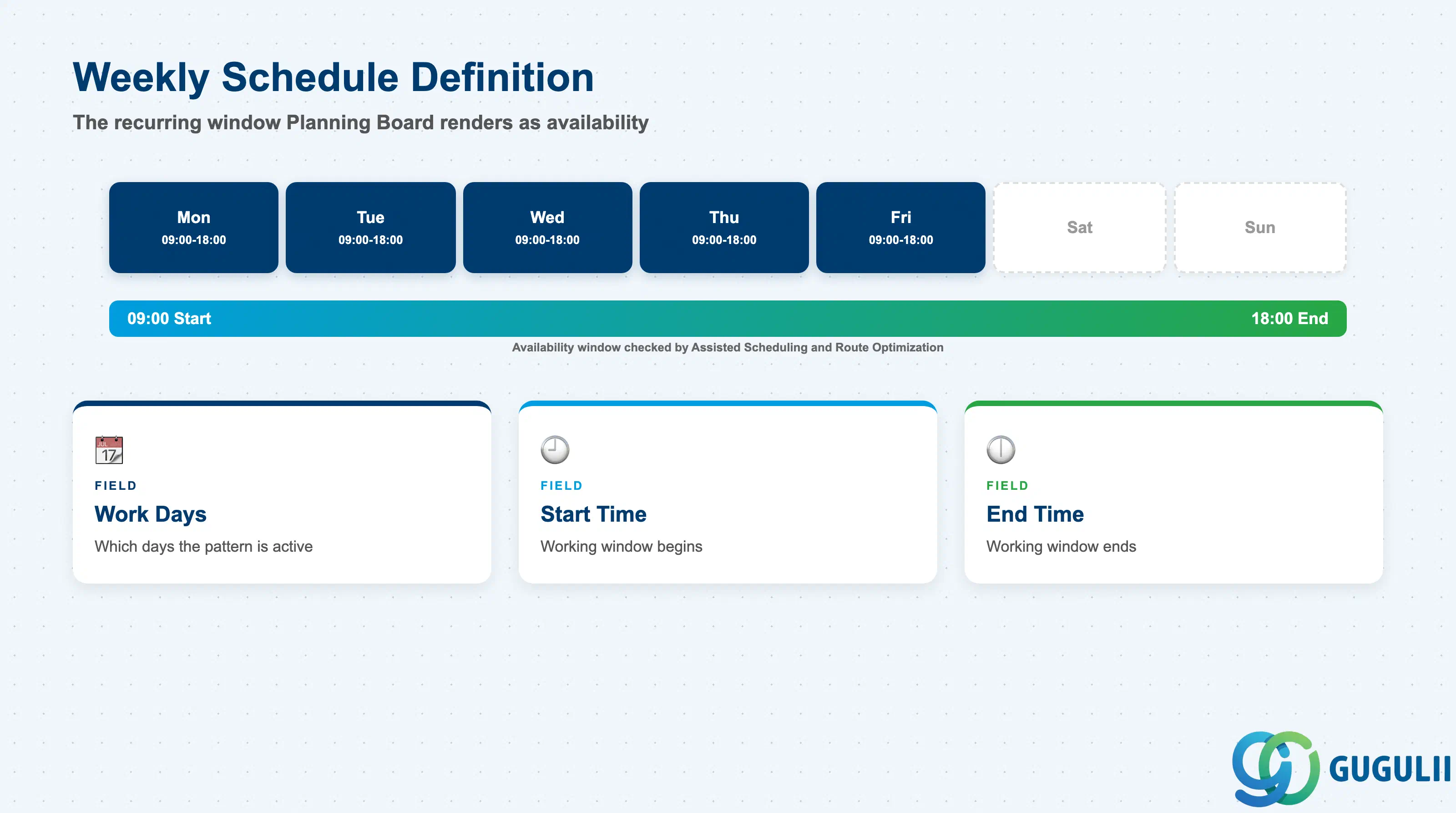

2.2 週次スケジュール定義#

これらの3つのフィールドは、プランニングボード、アシスティッドスケジューリング、およびルート最適化が、テクニシャンにサービスコールのスロットを提示する前に確認する、毎週繰り返される時間枠をまとめて定義します。

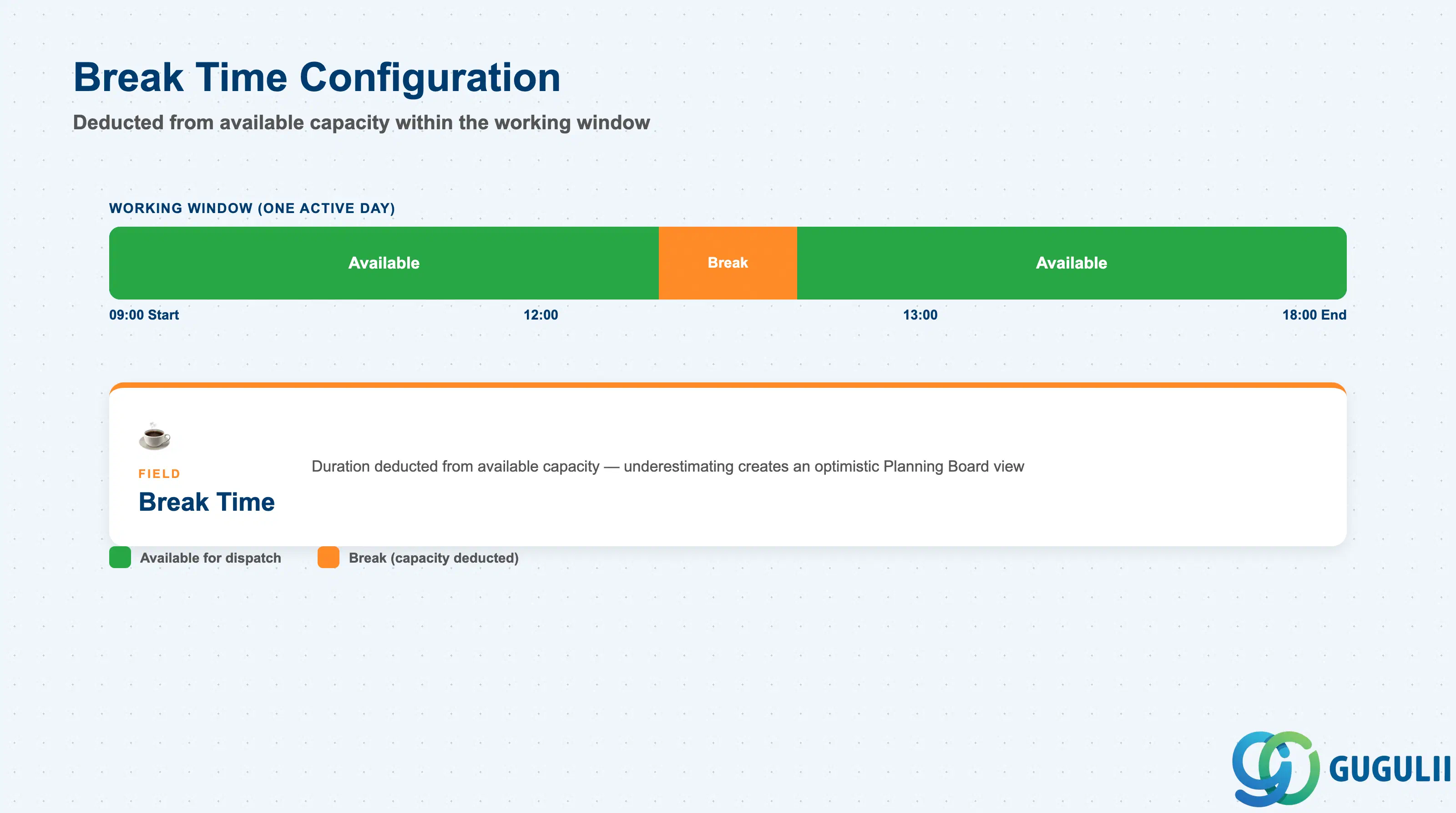

2.3 休憩時間の設定#

休憩時間は、前のセクションで定義された作業時間枠を実際の利用可能能力にまで削減するフィールドであり、初期データロード中に過小評価されがちです。

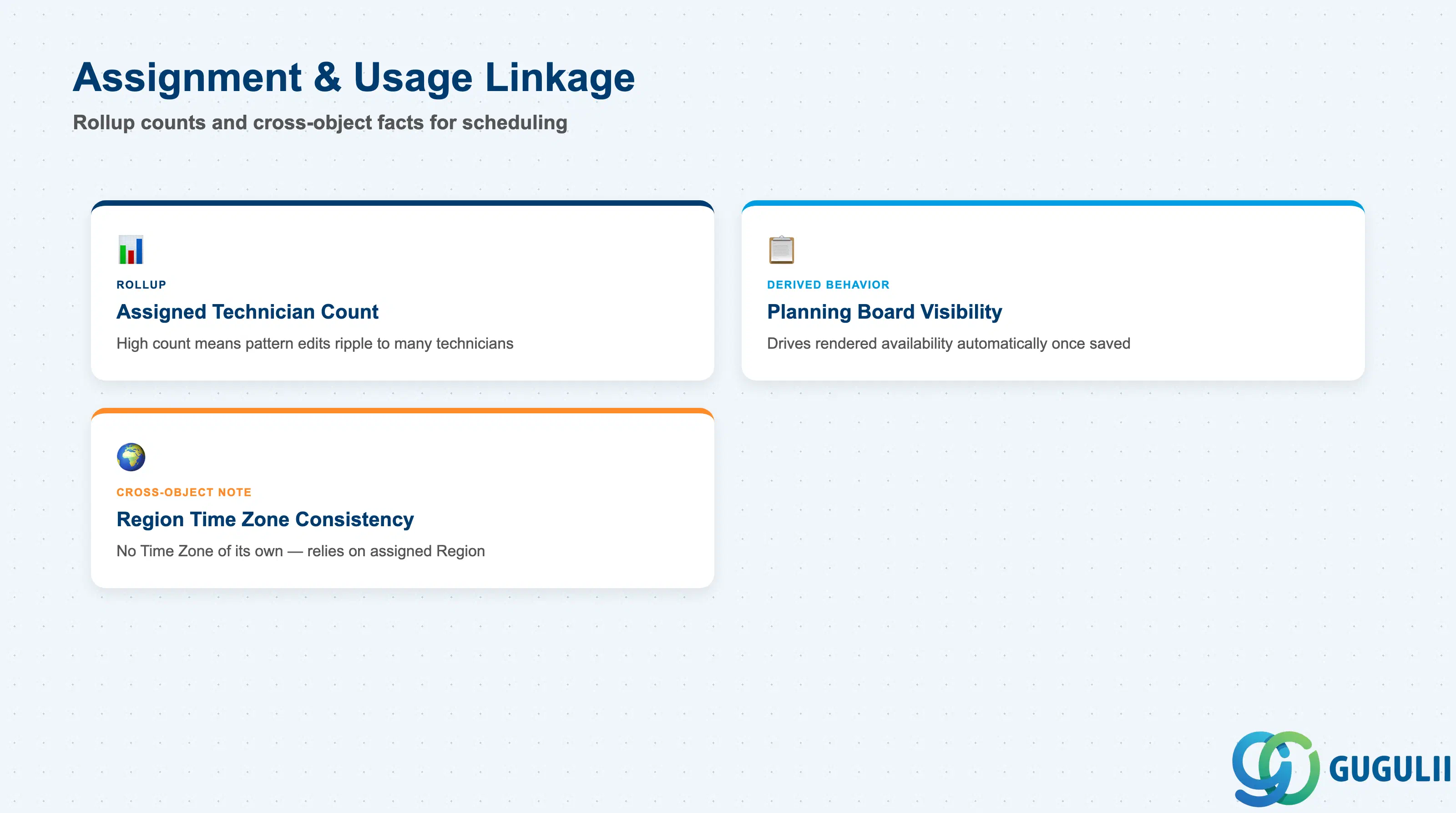

2.4 割当と使用リンケージ#

作業時間パターンは、少なくとも1人のテクニシャンに割り当てられるまで効果を発揮しません。プランニングボードの空き状況表示が正しく見えない場合に、コンサルタントが最も頻繁に確認するリンケージの事実がこれらです。

前提条件: 割り当てられたテクニシャン数がゼロの勤務時間パターンは、スケジューリングに影響を与えません。このパターンは、少なくとも1つの担当者/テクニシャン (FSM-A04-04) レコードで参照された場合にのみ意味を持ちます。
